Kolanko 90st. KKL200H42, gr.blachy 0,7 mm | 142120 Baks

Opis i Kluczowe Cechy

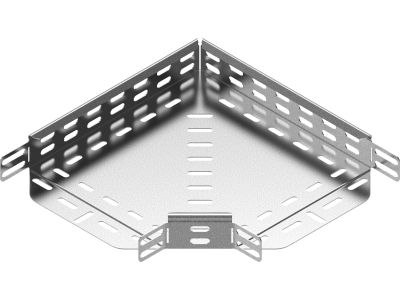

Kolanko 90 stopni KKL200H42 marki BAKS to profesjonalny element konstrukcyjny przeznaczony do precyzyjnej zmiany kierunku prowadzenia tras kablowych w płaszczyźnie poziomej. Produkt charakteryzuje się szerokością 200 mm oraz wysokością boku wynoszącą 42 mm, co pozwala na swobodne układanie wiązek przewodów o średnim przekroju. Wykorzystanie blachy o grubości 0,7 mm stanowi optymalny kompromis między lekkością konstrukcji a jej sztywnością mechaniczną. Materiał został poddany procesowi cynkowania metodą Sendzimira (PN-EN 10346:2015-09), co gwarantuje wysoką odporność na korozję w warunkach wewnątrzbudynkowych.

• Precyzyjny kąt 90°: Umożliwia prostopadłe załamanie trasy kablowej przy zachowaniu odpowiedniego promienia gięcia kabli.
• Solidna konstrukcja: Grubość blachy 0,7 mm zapewnia stabilność wymiarową elementu pod obciążeniem.
• Kompatybilność systemowa: Element w pełni integruje się z korytkami serii H42 producenta BAKS.
• Ochrona przewodów: Gładkie krawędzie i odpowiednie wyprofilowanie minimalizują ryzyko uszkodzenia izolacji podczas przeciągania kabli.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów koryt metalowych i drabinowych do prowadzenia przewodów. Kluczowe standardy obejmują:

• PN-EN 61537:2007: Norma określająca wymagania i badania dla systemów koryt i drabin kablowych.
• PN-EN 10346:2015-09: Standard dotyczący wyrobów płaskich stalowych powlekanych w sposób ciągły zanurzeniowo (cynkowanie metodą Sendzimira).
• Klasyfikacja ogniowa: Elementy systemu BAKS są testowane pod kątem ciągłości dostaw energii w warunkach pożaru (E30, E90).

Zastosowanie

Kolanko KKL200H42 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych oraz teleinformatycznych. Jest niezastąpione w:

• Budownictwie przemysłowym (hale produkcyjne, magazyny).
• Obiektach użyteczności publicznej i biurowcach.
• Centrach danych, gdzie wymagana jest wysoka estetyka i porządek w prowadzeniu okablowania strukturalnego.
• Instalacjach niskonapięciowych i systemach automatyki budynkowej.

Wskazówki Montażowe

Prawidłowy montaż kolanka KKL200H42 jest kluczowy dla zachowania nośności całej trasy. Należy przestrzegać następujących zasad:

• Łączenie elementów: Do połączenia kolanka z korytem należy użyć dedykowanych łączników oraz śrub z łbem grzybkowym (np. komplet SGK M6x12), co zapobiega uszkodzeniu izolacji kabli.
• Podparcie trasy: Zaleca się stosowanie dodatkowych wsporników lub zawiesi w bezpośrednim sąsiedztwie kolanka (maksymalnie 300 mm od punktu zmiany kierunku), aby uniknąć naprężeń skrętnych.
• Uziemienie: Należy zapewnić ciągłość elektryczną połączeń w celu skutecznej ochrony przeciwporażeniowej i odprowadzania ładunków elektrostatycznych.

FAQ

• Czy kolanko posiada w zestawie śruby montażowe? Nie, śruby i łączniki należy zamawiać osobno, dobierając je do specyfiki danego systemu montażowego.
• Czy można stosować to kolanko na zewnątrz budynków? Ze względu na cynkowanie metodą Sendzimira, produkt jest dedykowany głównie do środowisk o niskiej korozyjności (wnętrza). W przypadku montażu zewnętrznego zaleca się wersje cynkowane ogniowo lub wykonane ze stali nierdzewnej.
• Jaka jest wysokość boku tego elementu? Wysokość boku wynosi 42 mm, co odpowiada standardowi H42 w systemie BAKS.
