Kolanko 90st. KKL100H42, gr.blachy 0,7 mm | 142110 Baks

Opis i Kluczowe Cechy

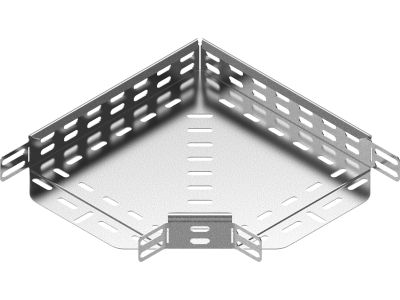

Kolanko 90 stopni KKL100H42 marki BAKS to profesjonalny element konstrukcyjny przeznaczony do precyzyjnej zmiany kierunku prowadzenia tras kablowych w płaszczyźnie poziomej. Produkt charakteryzuje się szerokością 100 mm oraz wysokością boku wynoszącą 42 mm, co pozwala na optymalne ułożenie przewodów przy zachowaniu odpowiedniego promienia gięcia. Wykorzystanie blachy o grubości 0,7 mm stanowi idealny kompromis pomiędzy lekkością konstrukcji a jej sztywnością mechaniczną, co jest kluczowe przy budowie rozbudowanych systemów wsporczych.

• Materiał: Stal cynkowana metodą Sendzimira (PN-EN 10346:2015-09), co gwarantuje wysoką odporność na korozję w warunkach wewnętrznych.

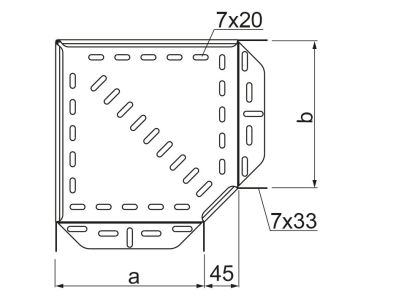

• Geometria: Kąt 90 stopni umożliwia prostopadłe skręcanie ciągów koryt, ułatwiając dopasowanie instalacji do architektury obiektu.
• Perforacja: Specjalnie zaprojektowane otwory montażowe ułatwiają łączenie kolanka z korytami za pomocą śrub, zapewniając ciągłość elektryczną i mechaniczną.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów koryt metalowych i drabinowych. Spełnia wymagania normy PN-EN 61537, co potwierdza jego przydatność do prowadzenia instalacji elektrycznych i teletechnicznych. Proces cynkowania metodą Sendzimira zapewnia ochronę antykorozyjną zgodną z obowiązującymi standardami przemysłowymi, co przekłada się na długowieczność instalacji w środowiskach o kategorii korozyjności C1 i C2.

Zastosowanie

Kolanko KKL100H42 znajduje szerokie zastosowanie w nowoczesnym budownictwie przemysłowym, komercyjnym oraz mieszkaniowym. Jest niezastąpione w miejscach takich jak:

• Hale produkcyjne i magazynowe, gdzie wymagane jest omijanie przeszkód konstrukcyjnych.
• Centra danych i serwerownie, zapewniając bezpieczne prowadzenie wiązek kabli sygnałowych.
• Garaże podziemne i tunele techniczne, gdzie liczy się szybkość montażu i trwałość komponentów.
• Obiekty użyteczności publicznej, wymagające estetycznego i uporządkowanego prowadzenia instalacji podstropowych.

Wskazówki Montażowe

Prawidłowy montaż kolanka KKL100H42 jest kluczowy dla zachowania nośności całej trasy kablowej. Zaleca się stosowanie następujących zasad:

• Do połączenia kolanka z korytem należy używać dedykowanych śrub montażowych (np. kompletów śrub SGK M6x12), co gwarantuje stabilność styku.
• W miejscu zmiany kierunku trasy (na kolanku) zaleca się umieszczenie dodatkowych wsporników lub wieszaków w odległości nie większej niż 300 mm od punktu połączenia, aby zminimalizować naprężenia mechaniczne.
• Należy zwrócić uwagę na zachowanie ciągłości galwanicznej, co jest niezbędne dla poprawnego działania ochrony przeciwporażeniowej i wyrównania potencjałów.

FAQ

• Czy kolanko wymaga dodatkowych łączników? Tak, do stabilnego połączenia z korytami zaleca się stosowanie śrub montażowych, które zapewniają sztywne zespolenie elementów.
• Czy produkt można stosować na zewnątrz budynków? Standardowe cynkowanie metodą Sendzimira jest dedykowane do środowisk wewnętrznych. W przypadku montażu zewnętrznego w trudnych warunkach, zaleca się konsultację w celu dobrania elementów z cynkiem ogniowym lub stali nierdzewnej.
• Jaka jest grubość blachy w tym modelu? Model KKL100H42 wykonany jest z blachy o grubości 0,7 mm, co zapewnia odpowiednią wytrzymałość przy zachowaniu niskiej masy własnej elementu.
