Kolanko 90st. KKJ200H60, gr.blachy 1,0 mm | 166220 Baks

Opis i Kluczowe Cechy

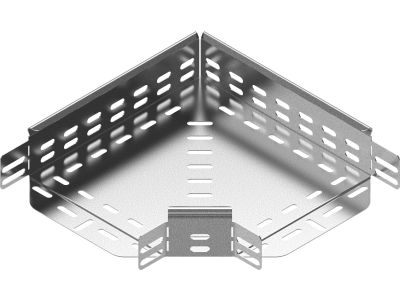

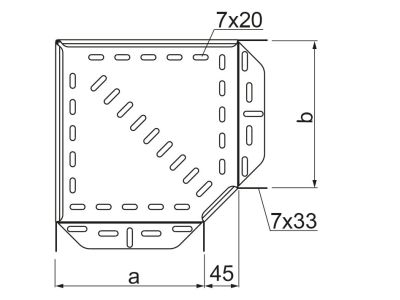

Kolanko 90 stopni KKJ200H60 marki BAKS to profesjonalny element konstrukcyjny przeznaczony do precyzyjnej zmiany kierunku prowadzenia tras kablowych w płaszczyźnie poziomej. Produkt charakteryzuje się szerokością 200 mm oraz wysokością boku wynoszącą 60 mm, co pozwala na bezpieczne układanie wiązek przewodów o znacznych przekrojach. Wykorzystanie blachy o grubości 1,0 mm gwarantuje optymalną sztywność konstrukcji oraz wysoką odporność na obciążenia mechaniczne, co jest kluczowe w instalacjach przemysłowych i komercyjnych.

• Solidna konstrukcja: Grubość blachy 1,0 mm zapewnia stabilność wymiarową nawet przy pełnym wypełnieniu koryt kablami.
• Precyzyjne profilowanie: Kąt 90 stopni umożliwia estetyczne i bezpieczne prowadzenie instalacji w narożnikach pomieszczeń.
• Ochrona kabli: Gładkie krawędzie i odpowiedni promień gięcia minimalizują ryzyko uszkodzenia izolacji przewodów podczas ich przeciągania.
• Wysoka kompatybilność: Element jest w pełni zintegrowany z systemem koryt kablowych BAKS o wysokości H60.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów nośnych dla instalacji elektrycznych. Materiał użyty do produkcji poddawany jest procesom cynkowania, co zapewnia skuteczną ochronę antykorozyjną zgodnie z normą PN-EN ISO 1461 lub PN-EN 10346 (zależnie od konkretnej partii produkcyjnej), co jest niezbędne dla zachowania ciągłości przewodzącej i bezpieczeństwa przeciwpożarowego instalacji.

Zastosowanie

Kolanko KKJ200H60 znajduje szerokie zastosowanie w budownictwie przemysłowym, halach magazynowych, centrach danych oraz obiektach użyteczności publicznej. Jest niezastąpione wszędzie tam, gdzie wymagana jest zmiana kierunku trasy kablowej pod kątem prostym przy zachowaniu wysokich parametrów wytrzymałościowych. Dzięki szerokości 200 mm, element ten idealnie sprawdza się w głównych magistralach zasilających oraz trasach teletechnicznych o dużym zagęszczeniu kabli.

Wskazówki Montażowe

Montaż kolanka KKJ200H60 powinien odbywać się z wykorzystaniem dedykowanych łączników oraz śrub montażowych (zalecane komplety śrub SGK M6x12 lub SGN M6x12). Podczas instalacji należy zwrócić uwagę na:

• Stabilność podparcia: Zaleca się umieszczenie wsporników lub wieszaków w bliskiej odległości od połączenia kolanka z korytem prostym, aby uniknąć ugięć konstrukcji.
• Ciągłość elektryczną: Prawidłowe skręcenie elementów zapewnia ciągłość galwaniczną trasy, co jest wymagane dla skutecznego uziemienia systemu.
• Dopasowanie: Przed dokręceniem śrub należy upewnić się, że krawędzie kolanka idealnie przylegają do koryt prostych, co ułatwi późniejsze układanie pokryw.

FAQ

• Czy kolanko wymaga dodatkowych łączników? Tak, do połączenia kolanka z korytem prostym należy użyć łączników wsuwanych lub śrubowych dedykowanych do systemu BAKS.
• Czy produkt można stosować na zewnątrz? Standardowe wykonanie jest przeznaczone do środowisk o niskiej i średniej korozyjności. W przypadku montażu w warunkach agresywnych zaleca się wersje cynkowane metodą zanurzeniową lub wykonane ze stali nierdzewnej.
• Jaka jest grubość blachy tego modelu? Model KKJ200H60 wykonany jest z blachy o grubości 1,0 mm, co stanowi doskonały kompromis między wagą elementu a jego wytrzymałością mechaniczną.
