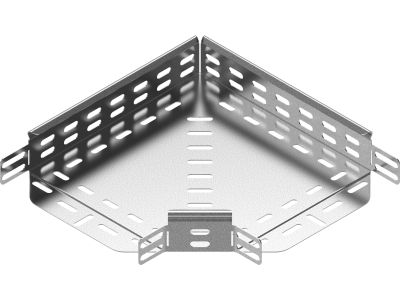

Kolanko 90st. KKJ200H50, gr.blachy 1,0 mm | 156220 Baks

Alternatywny kod produktu: KKJ200H50

Opis i Kluczowe Cechy

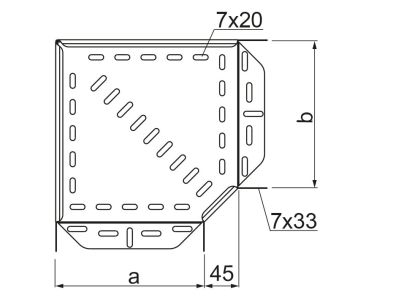

Kolanko 90 stopni KKJ200H50 marki BAKS to profesjonalny element konstrukcyjny przeznaczony do precyzyjnej zmiany kierunku prowadzenia tras kablowych w płaszczyźnie poziomej. Produkt charakteryzuje się szerokością 200 mm oraz wysokością boku wynoszącą 50 mm, co pozwala na swobodne układanie wiązek przewodów o znacznych przekrojach. Kluczowym atutem elementu jest zastosowanie blachy o grubości 1,0 mm, co gwarantuje wysoką sztywność mechaniczną oraz odporność na odkształcenia pod wpływem ciężaru kabli. Wykonanie ze stali cynkowanej metodą Sendzimira (PN-EN 10346) zapewnia skuteczną ochronę antykorozyjną, niezbędną w standardowych warunkach wewnątrzbudynkowych.

• Solidna konstrukcja: Grubość blachy 1,0 mm zapewnia stabilność strukturalną całego systemu.
• Precyzyjne profilowanie: Kąt 90 stopni umożliwia estetyczne i bezpieczne prowadzenie instalacji w narożnikach pomieszczeń.
• Kompatybilność: Element w pełni integruje się z systemami korytek BAKS o wysokości H50.
• Bezpieczeństwo kabli: Odpowiednio wyprofilowane krawędzie chronią izolację przewodów przed uszkodzeniami mechanicznymi podczas przeciągania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi, co jest kluczowe dla bezpieczeństwa instalacji elektrotechnicznych. Kolanko KKJ200H50 spełnia wymagania normy PN-EN 61537, która określa parametry systemów prowadzenia tras kablowych. Dzięki zastosowaniu stali cynkowanej metodą Sendzimira, element wykazuje zgodność z normą PN-EN 10346, co przekłada się na długowieczność i odporność na utlenianie w środowiskach o klasie korozyjności C1 i C2.

Zastosowanie

Kolanko KKJ200H50 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych oraz teleinformatycznych. Jest niezastąpione w budownictwie przemysłowym, halach magazynowych, centrach danych oraz obiektach użyteczności publicznej. Dzięki szerokości 200 mm, element ten idealnie nadaje się do prowadzenia magistralnych linii zasilających oraz rozbudowanych systemów sterowania automatyki przemysłowej, gdzie wymagana jest wysoka estetyka i porządek w okablowaniu.

Wskazówki Montażowe

Prawidłowy montaż kolanka KKJ200H50 jest kluczowy dla zachowania ciągłości elektrycznej i mechanicznej trasy. Poniżej znajdują się wytyczne dla instalatorów:

• Łączenie elementów: Do połączenia kolanka z korytem należy użyć łączników oraz śrub montażowych (zalecane komplety śrub SGK M6x12 lub SGN M6x12).
• Podparcie trasy: Ze względu na zmianę kierunku sił ciężkości, zaleca się umieszczenie wspornika lub zawieszenia w bliskiej odległości od kolanka (maksymalnie 150-300 mm od punktu styku).
• Ciągłość galwaniczna: Należy upewnić się, że połączenia śrubowe są dokręcone z odpowiednim momentem, aby zapewnić skuteczną ochronę przeciwporażeniową poprzez ciągłość metaliczną systemu.
• Promień gięcia: Konstrukcja kolanka wymusza bezpieczny promień gięcia kabli, co zapobiega degradacji parametrów transmisyjnych w kablach miedzianych i światłowodowych.

FAQ

• Czy kolanko wymaga dodatkowych łączników? Tak, do stabilnego połączenia z korytkami serii H50 należy zastosować dedykowane łączniki i śruby montażowe producenta BAKS.
• Czy produkt można stosować na zewnątrz? Standardowe cynkowanie metodą Sendzimira jest przeznaczone głównie do zastosowań wewnętrznych. W przypadku montażu zewnętrznego w trudnych warunkach, zaleca się wersje cynkowane ogniowo lub wykonane ze stali nierdzewnej.
• Jaka jest grubość blachy w tym modelu? Model KKJ200H50 wykonany jest z blachy o grubości 1,0 mm, co stanowi optymalny kompromis między wagą elementu a jego wytrzymałością mechaniczną.
