Kolanko 90st. KKJ150H60, gr.blachy 1,0 mm | 166215 Baks

Opis i Kluczowe Cechy

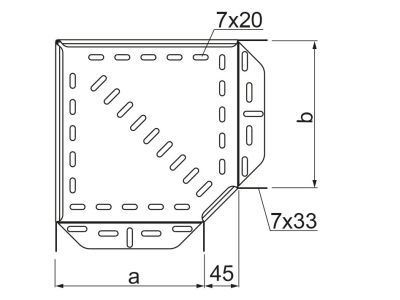

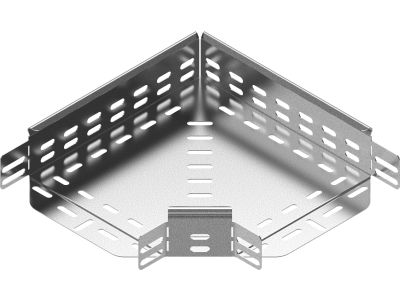

Kolanko 90 stopni KKJ150H60 marki BAKS to profesjonalny element konstrukcyjny przeznaczony do precyzyjnej zmiany kierunku prowadzenia tras kablowych w płaszczyźnie poziomej. Produkt charakteryzuje się szerokością 150 mm oraz wysokością boku wynoszącą 60 mm, co pozwala na swobodne układanie wiązek przewodów o znacznym przekroju. Kluczowym atutem tego modelu jest zastosowanie blachy o grubości 1,0 mm, co gwarantuje wysoką sztywność mechaniczną oraz odporność na odkształcenia pod wpływem ciężaru kabli. Materiał został poddany procesowi cynkowania metodą Sendzimira (PN-EN 10346:2015-09), co zapewnia skuteczną ochronę antykorozyjną w warunkach wewnątrzbudynkowych.

• Solidna konstrukcja: Grubość blachy 1,0 mm zapewnia stabilność konstrukcji nawet przy pełnym obciążeniu koryta.
• Precyzyjny kąt: Wyprofilowanie pod kątem 90 stopni umożliwia estetyczne i bezpieczne prowadzenie instalacji w narożnikach pomieszczeń.
• Bezpieczeństwo kabli: Gładkie krawędzie i odpowiedni promień gięcia chronią izolację przewodów przed uszkodzeniami mechanicznymi podczas przeciągania.
• Kompatybilność: Element jest w pełni zintegrowany z systemem koryt kablowych BAKS o wysokości H60.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami obowiązującymi w branży elektroinstalacyjnej. Spełnia wymagania normy PN-EN 61537:2007, która określa właściwości systemów koryt i drabin kablowych do prowadzenia przewodów. Dzięki zastosowaniu stali cynkowanej metodą Sendzimira, kolanko wykazuje zgodność z normą PN-EN 10346, co jest gwarancją powtarzalności warstwy ochronnej i długowieczności elementu w środowiskach o klasie korozyjności C1 i C2.

Zastosowanie

Kolanko KKJ150H60 znajduje szerokie zastosowanie w profesjonalnych instalacjach przemysłowych oraz komercyjnych. Jest niezastąpione w budownictwie biurowym, halach magazynowych, centrach danych oraz zakładach produkcyjnych, gdzie wymagane jest estetyczne i bezpieczne prowadzenie tras kablowych. Dzięki szerokości 150 mm, element ten idealnie sprawdza się w magistralach zasilających oraz w rozbudowanych systemach teletechnicznych, pozwalając na zachowanie odpowiedniego promienia gięcia dla kabli miedzianych i światłowodowych.

Wskazówki Montażowe

Montaż kolanka KKJ150H60 powinien odbywać się z wykorzystaniem dedykowanych śrub montażowych (zestawy śrubowe SGK M6x12 lub SG M6x12), co zapewnia ciągłość elektryczną trasy kablowej, niezbędną dla celów ochrony przeciwporażeniowej i ekwipotencjalizacji. Podczas instalacji należy zwrócić uwagę na:

• Stabilne podparcie: Zaleca się stosowanie wsporników lub wieszaków w bliskiej odległości od połączenia kolanka z korytem prostym, aby zminimalizować naprężenia punktowe.
• Ciągłość galwaniczną: Prawidłowe dokręcenie śrub montażowych gwarantuje niską impedancję pętli zwarcia.
• Łączenie: Element łączy się bezpośrednio z korytem bez konieczności stosowania dodatkowych łączników, co znacząco przyspiesza prace instalacyjne na obiekcie.

FAQ

• Czy kolanko nadaje się do montażu na zewnątrz? Standardowe wykończenie metodą Sendzimira jest dedykowane do wnętrz. W przypadku montażu zewnętrznego zaleca się wersje cynkowane ogniowo (HDG) lub wykonane ze stali nierdzewnej.
• Jakie śruby są potrzebne do montażu? Do połączenia kolanka z korytem należy użyć minimum 4 zestawów śrubowych M6 na każde złącze.
• Czy produkt posiada atest higieniczny? Tak, systemy BAKS posiadają niezbędne certyfikaty i atesty dopuszczające do stosowania w budynkach użyteczności publicznej.
