Kolanko 45st. KKMJ300H60, gr.blachy 1,0mm | 169302 Baks

Opis i Kluczowe Cechy

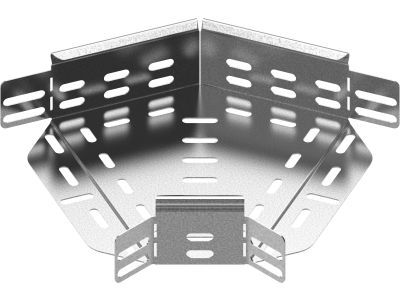

Kolanko 45 stopni KKMJ300H60 marki BAKS to profesjonalny element konstrukcyjny przeznaczony do precyzyjnej zmiany kierunku prowadzenia tras kablowych w płaszczyźnie poziomej. Produkt charakteryzuje się szerokością 300 mm oraz wysokością boku wynoszącą 60 mm, co pozwala na swobodne układanie wiązek przewodów o znacznych przekrojach. Wykorzystanie blachy o grubości 1,0 mm gwarantuje optymalną sztywność konstrukcji przy zachowaniu odpowiedniej lekkości elementu, co jest kluczowe podczas montażu na dużych wysokościach.

• Materiał: Stal cynkowana metodą Sendzimira (PN-EN 10346:2015-09), co zapewnia wysoką odporność na korozję w warunkach wewnątrzbudynkowych.
• Geometria: Kąt 45 stopni umożliwia łagodne profilowanie trasy, redukując ryzyko uszkodzenia izolacji kabli podczas ich przeciągania.
• System łączenia: Konstrukcja przystosowana do szybkiego łączenia z korytkami bez konieczności stosowania dodatkowych łączników w niektórych konfiguracjach, co znacząco skraca czas prac instalacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w branży elektroinstalacyjnej. Kolanko spełnia wymagania normy PN-EN 61537:2007, która określa parametry systemów prowadzenia przewodów i korytek metalowych. Dzięki procesowi cynkowania metodą Sendzimira, element wykazuje podwyższoną trwałość eksploatacyjną i jest zgodny z dyrektywami unijnymi dotyczącymi bezpieczeństwa materiałowego.

Zastosowanie

Kolanko KKMJ300H60 znajduje szerokie zastosowanie w profesjonalnych instalacjach przemysłowych oraz komercyjnych. Jest idealnym rozwiązaniem w:

• Halach produkcyjnych i magazynowych, gdzie wymagana jest wysoka nośność i trwałość tras kablowych.
• Centrach danych i serwerowniach, zapewniając bezpieczne i uporządkowane prowadzenie infrastruktury IT.
• Budynkach użyteczności publicznej, takich jak biurowce czy galerie handlowe, gdzie estetyka i szybkość montażu mają kluczowe znaczenie.
• Instalacjach energetycznych wymagających zachowania ciągłości elektrycznej systemu koryt.

Wskazówki Montażowe

Podczas montażu kolanka 45 stopni BAKS należy zwrócić uwagę na następujące aspekty techniczne:

• Łączenie elementów: Do połączenia kolanka z korytkiem zaleca się stosowanie śrub montażowych SGK M6x12 lub SG M6x12, co zapewnia stabilność mechaniczną i ciągłość galwaniczną.
• Podparcie: Ze względu na zmianę kierunku trasy, zaleca się umieszczenie wspornika lub podwieszenia w bliskiej odległości od kształtki (maksymalnie 300 mm od punktu styku), aby uniknąć nadmiernych naprężeń konstrukcji.
• Promień gięcia: Należy upewnić się, że promień gięcia kabli układanych wewnątrz kolanka jest zgodny ze specyfikacją producenta przewodów.

FAQ

• Czy kolanko wymaga dodatkowych łączników? Tak, dla zapewnienia pełnej sztywności i bezpieczeństwa zaleca się stosowanie dedykowanych śrub montażowych marki BAKS.
• Czy produkt można stosować na zewnątrz? Standardowe wykończenie cynkiem Sendzimira jest dedykowane do środowisk o niskiej korozyjności (wnętrza budynków). W przypadku montażu zewnętrznego zaleca się wersje cynkowane ogniowo lub wykonane ze stali nierdzewnej.
• Jaka jest grubość blachy w tym modelu? Model KKMJ300H60 wykonany jest z blachy o grubości 1,0 mm, co stanowi doskonały kompromis między wytrzymałością a wagą elementu.
