Kolanko 45st. KKMJ200H60, gr.blachy 1,0 mm | 169102 Baks

Opis i Kluczowe Cechy

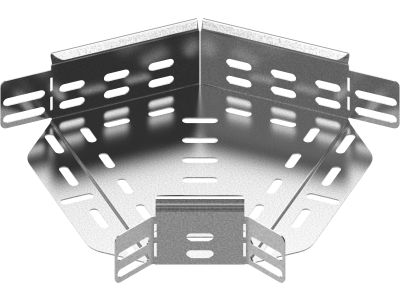

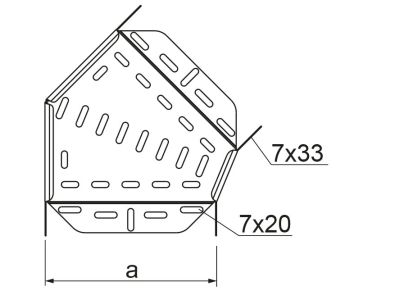

Kolanko 45 stopni KKMJ200H60 marki BAKS to profesjonalny element konstrukcyjny przeznaczony do precyzyjnej zmiany kierunku prowadzenia tras kablowych w płaszczyźnie poziomej. Produkt charakteryzuje się szerokością 200 mm oraz wysokością boku wynoszącą 60 mm, co pozwala na swobodne układanie wiązek przewodów o znacznych przekrojach. Wykorzystanie blachy o grubości 1,0 mm gwarantuje optymalną sztywność konstrukcji oraz wysoką odporność na obciążenia mechaniczne, co jest kluczowe w profesjonalnych instalacjach przemysłowych.

• Solidna konstrukcja: Grubość blachy 1,0 mm zapewnia stabilność wymiarową i trwałość mechaniczną.
• Precyzyjny kąt: Wyprofilowanie pod kątem 45 stopni umożliwia łagodne prowadzenie kabli, minimalizując ryzyko uszkodzenia izolacji przy zginaniu.
• Wysoka kompatybilność: Element jest w pełni zintegrowany z systemem korytek BAKS o wysokości H60.
• Ochrona antykorozyjna: Wykonanie z materiałów wysokiej jakości zapewnia długowieczność instalacji w trudnych warunkach środowiskowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów nośnych dla przewodów i kabli. Spełnia wymagania normy PN-EN 61537, co potwierdza jego bezpieczeństwo użytkowania, wytrzymałość na obciążenia oraz ciągłość elektryczną, niezbędną do prawidłowego uziemienia trasy kablowej. Wybór certyfikowanych komponentów BAKS to gwarancja przejścia odbiorów technicznych bez zastrzeżeń.

Zastosowanie

Kolanko KKMJ200H60 znajduje szerokie zastosowanie w nowoczesnym budownictwie przemysłowym, komercyjnym oraz infrastrukturalnym. Jest niezastąpione wszędzie tam, gdzie wymagana jest zmiana kierunku trasy kablowej pod kątem 45 stopni, szczególnie w:

• Halach produkcyjnych i magazynowych o rozbudowanej infrastrukturze elektrycznej.
• Centrach danych i serwerowniach, gdzie liczy się porządek i bezpieczeństwo okablowania strukturalnego.
• Budynkach użyteczności publicznej, zapewniając estetyczne i trwałe prowadzenie instalacji zasilających i sterowniczych.

Wskazówki Montażowe

Montaż kolanka KKMJ200H60 powinien odbywać się przy użyciu dedykowanych śrub montażowych (zestawy śrubowe SGK M6x12 lub SGN M6x12), co zapewnia trwałe i stabilne połączenie z korytkami. Podczas instalacji należy zwrócić uwagę na:

• Ciągłość elektryczną: Prawidłowe dokręcenie śrub gwarantuje ciągłość galwaniczną trasy, co jest niezbędne dla ochrony przeciwporażeniowej.
• Podparcie trasy: Zaleca się stosowanie wsporników lub wieszaków w bliskiej odległości od kształtki, aby uniknąć nadmiernych naprężeń na złączach.
• Promień gięcia: Kąt 45 stopni ułatwia zachowanie dopuszczalnych promieni gięcia dla kabli energetycznych i telekomunikacyjnych.

FAQ

• Czy kolanko wymaga dodatkowych łączników? Tak, do połączenia kolanka z korytkami należy użyć dedykowanych śrub montażowych, które zapewniają sztywność i bezpieczeństwo konstrukcji.
• Czy produkt można stosować na zewnątrz? Tak, o ile specyfikacja powłoki antykorozyjnej (np. ocynk ogniowy lub stal nierdzewna) odpowiada warunkom środowiskowym panującym w miejscu montażu.
• Jaka jest wysokość boku tego elementu? Wysokość boku wynosi 60 mm, co czyni go kompatybilnym z systemem H60 marki BAKS.
