Kłódka do blokowania dźwigni rozłącznika Vistop, wyposażona w etykietę do opisu | 022797 Legrand

Opis i Kluczowe Cechy

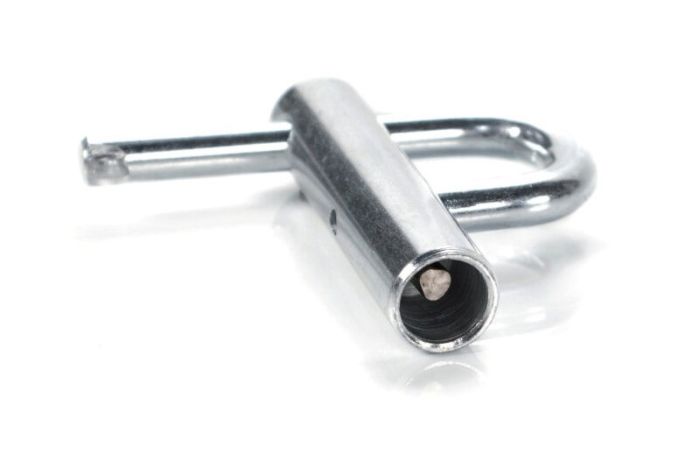

Kłódka 022797 to wyposażenie pomocnicze przeznaczone do blokowania dźwigni rozłącznika Vistop w zakresie prądów od 32 do 160 A. Dzięki solidnemu kabłąkowi o średnicy 6 mm i długości 50 mm umożliwia skuteczne fizyczne unieruchomienie dźwigni w pozycji wyłączonej. W zestawie znajduje się etykieta do opisu, co ułatwia identyfikację blokowanego urządzenia podczas prac konserwacyjnych i serwisowych.

• Średnica kabłąka 6 mm: zapewnia kompatybilność z otworami dźwigni rozłączników Vistop, a jednocześnie gwarantuje wytrzymałość mechaniczną blokady.
• Długość kabłąka 50 mm: umożliwia wygodne założenie kłódki nawet przy dodatkowych osłonach, nie utrudniając obsługi.
• Etykieta do opisu w zestawie: pozwala na jednoznaczne oznaczenie blokowanego obwodu (np. numer obwodu, data, osoba blokująca), co zwiększa bezpieczeństwo i czytelność procedury lockout/tagout.
• Dedykowana do rozłączników Vistop 32–160 A: uniwersalne dopasowanie do popularnej serii rozłączników, co upraszcza zarządzanie zestawem narzędzi blokujących.
• Prosta obsługa bez narzędzi: kłódkę zakłada się ręcznie na dźwignię w pozycji OFF – bez konieczności dokręcania czy regulacji.

Zgodność z Normami

Kłódka 022797 została zaprojektowana zgodnie z ogólnymi wytycznymi bezpieczeństwa dla urządzeń blokujących stosowanych w procedurach lockout/tagout (LOTO). Produkt posiada oznaczenie CE i jest przeznaczony do użytku w instalacjach spełniających europejskie normy bezpieczeństwa. Nie wymaga dodatkowych certyfikatów jako akcesorium mechaniczne.

Zastosowanie

Kłódka 022797 znajduje zastosowanie wszędzie tam, gdzie istnieje konieczność fizycznego uniemożliwienia załączenia rozłącznika podczas prac serwisowych, konserwacyjnych lub remontowych. Główne scenariusze użycia:

• Blokowanie rozłączników Vistop w rozdzielnicach podczas wymiany aparatury modułowej, styczników czy przekaźników.
• Zabezpieczenie obwodu przed przypadkowym załączeniem, gdy na odcinku sieci pracuje ekipa elektryków (zgodnie z procedurami LOTO).
• Oznaczenie blokowanego urządzenia za pomocą dołączonej etykiety – umożliwia szybką identyfikację, który obwód jest wyłączony i przez kogo.
• Stosowanie w automatyce budynkowej i przemyśle, gdzie rozłączniki Vistop są głównymi elementami odłączania zasilania.

Wskazówki Montażowe

Kłódkę należy montować wyłącznie po odłączeniu napięcia od rozłącznika i upewnieniu się, że dźwignia znajduje się w pozycji wyłączonej (OFF). Prace mogą być wykonywane jedynie przez wykwalifikowany personel z uprawnieniami SEP. Kłódkę zakłada się na dźwignię rozłącznika, a następnie zamyka. Dołączoną etykietę wypełnia się danymi osoby blokującej oraz datą i przymocowuje do kłódki. Nie wymaga dokręcania ani użycia narzędzi. Przed rozpoczęciem prac należy upewnić się, że kłódka uniemożliwia jakąkolwiek zmianę położenia dźwigni.

FAQ

• Czy kłódka 022797 pasuje do wszystkich rozłączników Vistop? Tak, jest przeznaczona do całej serii Vistop o prądzie znamionowym od 32 A do 160 A. W przypadku mniejszych rozłączników zaleca się sprawdzenie średnicy otworu w dźwigni – kabłąk o średnicy 6 mm powinien być kompatybilny.
• Czy w zestawie jest etykieta do opisu? Tak, dostarczana jest etykieta umożliwiająca opisanie blokady (np. data, osoba, numer obwodu). Należy ją wypełnić i zamocować na kłódce przed rozpoczęciem prac.
• Czy do założenia kłódki potrzebne są narzędzia? Nie, kłódkę zakłada się ręcznie. Wymagane jest jedynie upewnienie się, że rozłącznik jest wyłączony i odłączony od napięcia, a dźwignia znajduje się w pozycji OFF.
