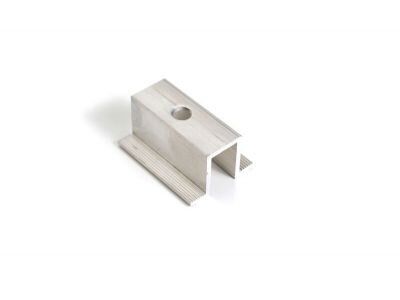

Klema środkowa U24 dł. 80mm czarna | 10U24R-80 EL-SUN

Opis i Kluczowe Cechy

Klema środkowa U24 o długości 80 mm w kolorze czarnym to profesjonalny element montażowy zaprojektowany przez renomowanego producenta EL-SUN. Produkt ten stanowi kluczowy komponent systemów fotowoltaicznych, służący do stabilnego i bezpiecznego mocowania modułów PV do profili montażowych. Wykorzystanie wysokiej jakości aluminium poddanego procesowi anodowania na kolor czarny nie tylko podnosi estetykę całej instalacji, ale przede wszystkim zwiększa odporność elementu na procesy korozyjne oraz negatywne oddziaływanie czynników atmosferycznych, takich jak promieniowanie UV czy wilgoć.

• Długość 80 mm: Zwiększona powierzchnia styku z ramą modułu gwarantuje lepszy rozkład sił dociskowych, co jest kluczowe w regionach narażonych na silne podmuchy wiatru.
• Profil U24: Specjalistyczna geometria profilu została zoptymalizowana pod kątem współpracy ze standardowymi śrubami imbusowymi i nakrętkami kwadratowymi lub wpustami przesuwnymi.
• Estetyczne wykończenie: Czarna powłoka idealnie komponuje się z nowoczesnymi modułami typu Full Black, eliminując srebrne refleksy na połaci dachu.
• Trwałość materiałowa: Stop aluminium zapewnia doskonały stosunek wytrzymałości mechanicznej do masy własnej, co nie obciąża dodatkowo konstrukcji wsporczej.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami obowiązującymi w branży elektro-technicznej i konstrukcyjnej. Materiał użyty do produkcji klemy spełnia normy dotyczące stopów aluminium wykorzystywanych w konstrukcjach nośnych. Dzięki precyzyjnemu procesowi tłoczenia, każda klema zachowuje powtarzalność wymiarową, co jest niezbędne dla zachowania integralności strukturalnej całego systemu montażowego zgodnie z wytycznymi producentów modułów fotowoltaicznych.

Zastosowanie

Klema środkowa U24 znajduje szerokie zastosowanie w instalacjach fotowoltaicznych montowanych zarówno na dachach skośnych, płaskich, jak i na konstrukcjach gruntowych. Jej podstawową funkcją jest dociskanie dwóch sąsiadujących paneli do profilu aluminiowego (szyny montażowej). Dzięki uniwersalnemu projektowi, element ten jest kompatybilny z większością systemów szynowych dostępnych na rynku. Jest to rozwiązanie dedykowane dla instalatorów poszukujących komponentów o podwyższonej wytrzymałości, szczególnie przy montażu paneli o dużych gabaryatach, gdzie standardowe klemy o długości 50 mm mogą okazać się niewystarczające.

Wskazówki Montażowe

Podczas instalacji klemy środkowej U24 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Dobór śruby: Należy stosować śruby imbusowe M8 o długości dopasowanej do wysokości ramy panelu fotowoltaicznego.
• Moment dokręcania: Zaleca się stosowanie klucza dynamometrycznego i dokręcanie śruby z momentem obrotowym wynoszącym zazwyczaj od 12 Nm do 15 Nm (zgodnie z zaleceniami producenta modułów), aby uniknąć uszkodzenia ramy paneli.
• Pozycjonowanie: Klema musi być osadzona centralnie pomiędzy modułami, a jej krawędzie powinny równomiernie przylegać do ram obu sąsiadujących paneli.
• Odstęp dylatacyjny: Konstrukcja klemy automatycznie wymusza zachowanie odpowiedniego odstępu między panelami, co jest niezbędne dla kompensacji rozszerzalności cieplnej materiałów.

FAQ

1. Czy czarna powłoka klemy nie odpryskuje podczas montażu?
Proces anodowania tworzy twardą warstwę tlenku, która jest zintegrowana z powierzchnią aluminium. Jest ona znacznie bardziej odporna na zarysowania i odpryski niż tradycyjne malowanie proszkowe.

2. Czy klema U24 80mm pasuje do wszystkich grubości paneli?
Klema środkowa jest elementem uniwersalnym pod względem grubości paneli – o wysokości montażu decyduje długość zastosowanej śruby imbusowej.

3. Dlaczego warto wybrać klemę o długości 80 mm zamiast standardowej 50 mm?
Dłuższa klema zapewnia większą stabilność mechaniczną i lepiej rozkłada naprężenia na ramie modułu, co jest szczególnie istotne w trudnych warunkach pogodowych oraz przy montażu modułów o bardzo dużej mocy i powierzchni.
