Klapa izolacyjna do kasety IZMX16 3-bieg., +IZMX-SH163-1 | 184186 Eaton

Alternatywny kod produktu: +IZMX-SH163-1

Opis i Kluczowe Cechy

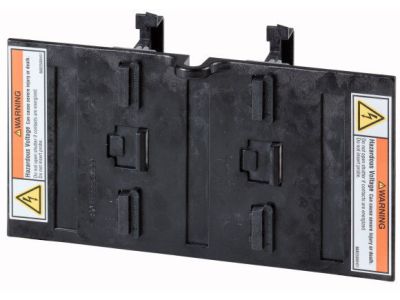

Klapa izolacyjna (żaluzja) 3-biegunowa oznaczona symbolem 184186 to akcesorium przeznaczone do kasety wysuwnej IZMX16. Po wysunięciu wyłącznika z pozycji podłączonej żaluzja automatycznie zasłania główne zaciski znajdujące się pod napięciem w kasecie, zapewniając dodatkową ochronę przed przypadkowym kontaktem z częściami czynnymi. Produkt dedykowany do współpracy z kasetami IZMX-CAS163… oraz jednostkami wysuwnymi.

• Automatyczne zasłanianie zacisków: po wysunięciu wyłącznika żaluzja samoczynnie blokuje dostęp do głównych zacisków pod napięciem, zwiększając bezpieczeństwo personelu podczas prac konserwacyjnych i przeglądów.
• 3-biegunowa konstrukcja: dopasowana do trójfazowych układów zasilania, zapewnia kompletną izolację dla wszystkich biegunów.
• Dedykowane dopasowanie: zaprojektowane specjalnie do kasety wysuwnej IZMX16 (wersja IZMX-CAS163…), gwarantuje prawidłowe działanie i niezawodność.
• Montaż wysuwny: element montowany jest bezpośrednio w kasecie, nie wymaga dodatkowych modyfikacji ani narzędzi specjalistycznych poza standardowym wyposażeniem rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada oznaczenie CE. Jako akcesorium do rozłączników wysuwnych zaprojektowany został zgodnie z obowiązującymi standardami branżowymi, co potwierdza jego niezawodność w zastosowaniach przemysłowych i komercyjnych.

Zastosowanie

Klapa izolacyjna 184186 znajduje zastosowanie wszędzie tam, gdzie stosuje się wysuwne wyłączniki mocy w rozdzielnicach głównych i podrozdzielnicach. Jest niezbędnym elementem zwiększającym bezpieczeństwo obsługi oraz ułatwiającym prace serwisowe.

• Rozdzielnice główne niskiego napięcia z wyłącznikami wysuwnymi serii IZMX16.
• Instalacje przemysłowe wymagające szybkiego odizolowania obwodów podczas konserwacji.
• Ochrona osób wykonujących czynności łączeniowe i przeglądy w polach rozdzielnic.
• Automatyzacja procesów w rozdzielnicach z jednostkami wysuwnymi – żaluzja działa bez dodatkowego zasilania.

Wskazówki Montażowe

Montaż klapy izolacyjnej może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od kasety i upewnić się, że obwody są pozbawione napięcia. Element przeznaczony jest do współpracy z kasetą wysuwną IZMX-CAS163… – montuje się go w sposób określony w dokumentacji producenta. Momenty dokręcania oraz przekrój przewodów (jeśli dotyczy) należy stosować zgodnie z instrukcją montażu kasety.

FAQ

• Czy klapa izolacyjna działa automatycznie? Tak – po wysunięciu wyłącznika z pozycji podłączonej żaluzja automatycznie zasłania główne zaciski pod napięciem w kasecie. Nie wymaga dodatkowego sterowania ani zasilania.
• Do jakich kaset jest dedykowana? Klapa przeznaczona jest do kasety wysuwnej IZMX16 w wersji IZMX-CAS163… (dla trzech biegunów). Należy sprawdzić zgodność oznaczenia kasety przed montażem.
• Czy klapa izolacyjna zapewnia ochronę przed dotykiem bezpośrednim? Tak – jej podstawową funkcją jest zasłonięcie styków głównych po wysunięciu wyłącznika, co zwiększa stopień bezpieczeństwa podczas obsługi i prac serwisowych. W połączeniu z odpowiednią obudową rozdzielnicy spełnia wymogi ochrony IP.
