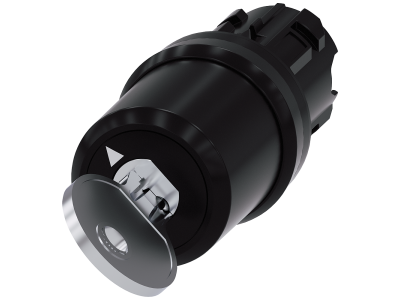

Przełącznik kluczykowy Siemens, B, 22 mm, okrągły, tworzywo sztuczne, wyciąganie klucza O | 3SU1000-5PF01-0AA0 Siemens

Alternatywny kod produktu: 3SU10005PF010AA0

Opis i Kluczowe Cechy

Przełącznik kluczykowy Siemens z serii SIRIUS ACT, model 3SU1000-5PF01-0AA0, to głowica sterownicza o średnicy 22 mm, wykonana z wysokogatunkowego tworzywa sztucznego. Charakteryzuje się okrągłym kształtem i funkcją wyciągania klucza w pozycji O, co zapewnia kontrolę dostępu do obwodów sterowania. Dzięki innowacyjnej koncepcji łączenia montaż można wykonać jedną ręką, bez użycia specjalnych narzędzi – oszczędność czasu i wygoda podczas instalacji.

• Wyciąganie klucza w pozycji O: Klucz można wyjąć tylko w położeniu wyłączonym, co uniemożliwia przypadkowe włączenie obwodu przez nieupoważnione osoby – podnosi bezpieczeństwo eksploatacji.
• Okrągły korpus 22 mm, tworzywo sztuczne: Lekka i odporna na korozję konstrukcja, odpowiednia do aplikacji przemysłowych i w suchych pomieszczeniach, z zachowaniem estetyki linii wzorniczej SIRIUS ACT.
• Montaż bez narzędzi i zabezpieczenie przed obrotem: Zintegrowane 100% zabezpieczenie przed przekręceniem – nie wymaga rowków w otworze montażowym; wystarczy standardowy wycięcie 22 mm.
• Wysoki stopień ochrony (odporność na kurz, oleje, mycie myjkami wysokociśnieniowymi): Głowica nadaje się do pracy w trudnych warunkach przemysłowych oraz na zewnątrz, przy zachowaniu pełnej sprawności – zwiększa niezawodność instalacji.
• Kompatybilność z modułami stykowymi i systemami komunikacji (PROFINET, AS-Interface, IO-Link): Możliwość rozbudowy o moduły stykowe i podłączenie do sterowników PLC – elastyczne dopasowanie do wymagań automatyki.

Zgodność z Normami

Produkt należy do rodziny SIRIUS ACT, która posiada dopuszczenia produktowe na całym świecie. Spełnia wymagania europejskich norm dotyczących urządzeń sterowniczych i sygnalizacyjnych. Posiada certyfikat CE. Konkretne normy (np. IEC/EN 60947-5-1) obowiązują dla zestawów z modułami stykowymi – głowica jako element mechaniczny jest zaprojektowana zgodnie z tymi standardami. Zaleca się stosowanie wyłącznie z oryginalnymi modułami Siemens.

Zastosowanie

Przełącznik kluczykowy Siemens 3SU1000-5PF01-0AA0 jest przeznaczony do sterowania obwodami, w których wymagane jest ograniczenie dostępu (np. blokada rozruchu, tryb konserwacji). Sprawdza się w następujących scenariuszach:

• Blokada dostępu do maszyn i urządzeń – wyciąganie klucza tylko w pozycji OFF uniemożliwia nieautoryzowane włączenie.
• Sterowanie stycznikami, przekaźnikami lub wejściami PLC za pośrednictwem modułów stykowych (1NO/1NC itp.) – realizacja funkcji START/STOP z zabezpieczeniem.
• Sygnalizacja stanów awaryjnych lub wyłączeń awaryjnych – klucz jako element kontroli dostępu do trybów serwisowych.
• Automatyka budynkowa i przemysłowa – przełączanie trybów pracy (ręczny / automatyczny) z wymogiem fizycznego klucza.

Wskazówki Montażowe

Montaż przełącznika kluczykowego może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się w wycięciu o średnicy 22 mm na szynie TH35 (jeśli przewidziano w systemie) lub bezpośrednio w płycie montażowej. Nie wymaga specjalnych narzędzi – zabezpieczenie przed obrotem jest zintegrowane. Moduły stykowe (zamawiane osobno) należy dokręcić zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego zastosowanego modułu stykowego. Przed podłączeniem upewnij się, że klucz znajduje się w pozycji O (wyłączonej).

FAQ

• Czy przełącznik kluczykowy ma wbudowane podświetlenie? Głowica 3SU1000-5PF01-0AA0 nie zawiera modułu LED. Opcję podświetlenia można uzyskać przez dodanie osobnego modułu lampki (np. z serii SIRIUS ACT) lub zastosowanie modułu stykowego z wejściem do lampki.
• Jaki stopień ochrony IP ma ten przełącznik? Producent nie podaje konkretnej wartości IP dla samej głowicy – stopień ochrony całego zestawu (głowica + moduł stykowy) zależy od wybranych komponentów. W linii SIRIUS ACT dostępne są rozwiązania o wysokiej szczelności, odporne na kurz i mycie myjkami wysokociśnieniowymi. Szczegółowe dane sprawdź w dokumentacji technicznej.
• Czy tryb pracy styku jest zwierny czy rozwierny? Głowica przełącznika kluczykowego nie zawiera styków – jest to element mechaniczny. Tryb pracy (NO/NC) określa zastosowany moduł stykowy (np. 1NO, 1NC, 2NO itd.), który należy zamówić osobno.
