Kątownik mocujący XVTL-BRA/M | 115134 Eaton

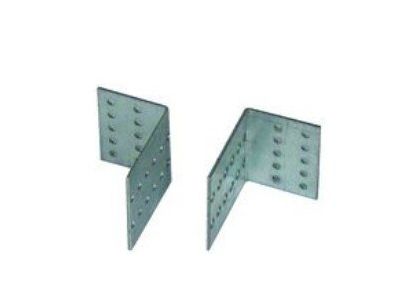

Opis i Kluczowe Cechy

Kątownik mocujący XVTL-BRA/M to specjalistyczny element konstrukcyjny zaprojektowany przez firmę EATON, dedykowany do zaawansowanego systemu rozdzielnic stojących XVTL. Produkt ten stanowi kluczowe ogniwo w procesie budowy rozbudowanych zestawów rozdzielczych przeznaczonych do pracy z prądami znamionowymi sięgającymi aż 2500 A. Dzięki precyzyjnemu wykonaniu, kątownik umożliwia stabilne i bezpieczne łączenie elementów strukturalnych wewnątrz obudowy, co jest niezbędne przy montażu ciężkiej aparatury modułowej oraz szynoprzeciwów.

• Kompatybilność systemowa: Pełna integracja z systemem rozdzielnic XVTL oraz kompatybilność z osprzętem serii Profi+, co pozwala na elastyczną rozbudowę istniejących instalacji.
• Wysoka wytrzymałość mechaniczna: Konstrukcja przystosowana do pracy w rozdzielnicach o wysokościach 1400, 1600, 1800 oraz 2000 mm, zapewniająca sztywność szkieletu nawet przy pełnym obciążeniu aparaturą.
• Wszechstronność montażu: Umożliwia instalację niestandardowej aparatury kontrolno-pomiarowej, wykraczającej poza standardowe rozwiązania katalogowe.

Zgodność z Normami

Produkt został zaprojektowany z myślą o najwyższych standardach bezpieczeństwa obowiązujących w nowoczesnej elektroenergetyce. Kątownik XVTL-BRA/M wspiera konstrukcje wykonane w I klasie ochronności, co gwarantuje skuteczną ciągłość obwodów ochronnych przy zachowaniu odpowiednich procedur montażowych. Element ten jest przystosowany do pracy w obudowach o stopniu ochrony IP40 oraz IP55, co oznacza, że nie wpływa negatywnie na szczelność rozdzielnicy przed wnikaniem pyłu oraz wilgoci, pod warunkiem poprawnej instalacji zgodnie z wytycznymi producenta EATON.

Zastosowanie

Kątownik mocujący znajduje szerokie zastosowanie w prefabrykacji rozdzielnic niskiego napięcia w sektorze przemysłowym oraz komercyjnym. Jest niezastąpiony w sytuacjach, gdzie wymagana jest zabudowa szeregowa rozdzielnic XVTL, tworząca rozbudowane centra sterowania i rozdziału energii. Dzięki swojej uniwersalności, element ten jest wybierany przez integratorów systemów do montażu aparatury o dużych gabarytach, przekładników prądowych oraz specjalistycznych sterowników PLC w szafach o prądzie znamionowym do 2500 A.

Wskazówki Montażowe

Podczas instalacji kątownika XVTL-BRA/M należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Pozycjonowanie: Kątownik należy montować na perforowanych profilach ramy rozdzielnicy XVTL, wykorzystując dedykowane otwory montażowe, co zapewnia idealne wypoziomowanie płaszczyzn montażowych.
• Moment dokręcania: Zaleca się stosowanie kluczy dynamometrycznych w celu uzyskania optymalnej siły docisku śrub montażowych, co zapobiega luzowaniu się elementów pod wpływem drgań wywołanych pracą aparatury łączeniowej.
• Ciągłość elektryczna: W przypadku montażu elementów wymagających uziemienia, należy upewnić się, że powłoka lakiernicza w miejscu styku nie izoluje połączenia, lub zastosować podkładki ząbkowane zapewniające kontakt galwaniczny z ramą rozdzielnicy.

FAQ

• Czy kątownik XVTL-BRA/M pasuje do wszystkich wysokości szaf XVTL? Tak, element ten jest uniwersalny i może być stosowany w rozdzielnicach o wysokościach 1400, 1600, 1800 oraz 2000 mm.
• Czy produkt można stosować w rozdzielnicach o stopniu ochrony IP55? Tak, kątownik jest w pełni kompatybilny z wersjami IP40 oraz IP55, stanowiąc wewnętrzny element konstrukcyjny, który nie narusza bariery ochronnej obudowy.
• Czy ten element jest niezbędny do łączenia szaf w szereg? Kątownik XVTL-BRA/M służy głównie do mocowania aparatury i usztywniania konstrukcji wewnętrznej, co jest kluczowe przy tworzeniu stabilnych zestawów szeregowych o wysokim prądzie znamionowym.
