Kąt prosty płaski Cabloplus 160x55mm, czysta biel TKA101212/9 Simon Connect | TKA101212/9 Kontakt Simon

Alternatywny kod produktu: TSC-TKA101212-9

Opis i Kluczowe Cechy

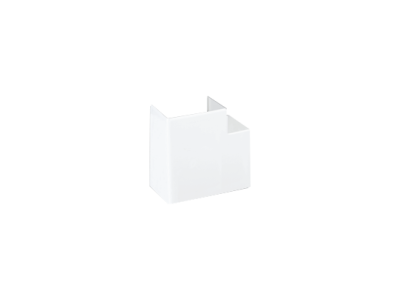

Kąt prosty płaski Cabloplus 160x55mm, czysta biel (symbol TKA101212/9) to element systemu koryt kablowych Simon Connect, zaprojektowany do zmiany kierunku trasy kablowej o 90°. Wymiary 160x55 mm pozwalają na płynne prowadzenie przewodów o odpowiednim przekroju, minimalizując ryzyko uszkodzenia izolacji. Kolor czysta biel zapewnia estetyczny wygląd, który łatwo dopasować do wnętrz rozdzielnic i pomieszczeń technicznych.

• Wymiary 160x55 mm: Umożliwiają poprowadzenie wiązek kablowych w płaszczyźnie poziomej i pionowej, ułatwiając organizację tras przy zachowaniu promienia gięcia przewodów.
• Kąt prosty 90°: Precyzyjnie wykonany element zmiany kierunku, który eliminuje ryzyko zbyt ostrych zagięć kabli i ułatwia zachowanie ciągłości transportu.
• Kolor czysta biel (RAL 9010): Estetyczne wykończenie pozwala na stosowanie w widocznych miejscach bez konieczności maskowania, idealne do budynków użyteczności publicznej i biur.
• System Cabloplus Simon Connect: Gwarantowana kompatybilność mechaniczna z pozostałymi elementami serii – prostymi odcinkami, łącznikami, zaślepkami – co skraca czas montażu i eliminuje błędy doboru.
• Łatwy montaż: Element wyposażony w standardowe zaczepy i otwory montażowe, umożliwiające szybkie łączenie z korytkami bez użycia specjalistycznych narzędzi (sprawdź instrukcję producenta).

Zgodność z Normami

Produkt przeznaczony do stosowania w systemach prowadzenia kabli, zgodny z obowiązującymi normami europejskimi i standardem DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymagań dyrektyw UE. Numery norm nie zostały wskazane w karcie katalogowej producenta – zaleca się weryfikację szczegółów zgodności z lokalnymi przepisami w dokumentacji technicznej systemu Cabloplus.

Zastosowanie

Kąt prosty płaski Cabloplus 160x55mm znajduje zastosowanie we wszelkich instalacjach, gdzie konieczne jest prowadzenie kabli w korytkach z zachowaniem zmiany kierunku trasy. Sprawdzi się w obiektach komercyjnych, przemysłowych oraz mieszkaniowych.

• Zmiana kierunku tras kablowych w rozdzielnicach elektrycznych i szafach sterowniczych.
• Prowadzenie przewodów w przestrzeniach technicznych, na stropach, pod podłogą podniesioną.
• Organizacja wiązek kablowych w budynkach biurowych, centrach danych i magazynach.
• Łączenie odcinków prostych koryt w miejscach, gdzie występują przeszkody architektoniczne (słupy, narożniki).

Wskazówki Montażowe

Montaż elementów systemu Cabloplus powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP lub odpowiednimi kwalifikacjami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Kąt prosty łączyć z korytkami zgodnie z instrukcją producenta – stosować zatrzaski, klipsy lub śruby dostarczone w zestawie. Zapewnić ciągłość mechaniczną trasy oraz – w przypadku elementów metalowych – odpowiednie połączenie wyrównawcze. Przekrój prowadzonych kabli musi być dobrany do wymiarów koryta (55 mm wysokości i 160 mm szerokości). Nie obciążać elementu siłami wykraczającymi poza dopuszczalne obciążenie systemu (dane w dokumentacji technicznej).

FAQ

• Jakie są dokładne wymiary kąta prostego TKA101212/9? Wymiary zewnętrzne to 160 mm szerokości i 55 mm wysokości – kąt prosty płaski przeznaczony do koryt o tej samej wysokości i szerokości.
• Z jakiego materiału wykonany jest element? W karcie katalogowej dla symbolu TKA101212/9 nie podano szczegółów materiałowych. W systemie Cabloplus dostępne są wersje z tworzywa sztucznego (PVC) oraz metalowe – zaleca się sprawdzenie oznaczenia lub kontakt z producentem.
• Czy kąt prosty jest kompatybilny z innymi systemami korytowymi? Element został zaprojektowany wyłącznie do systemu Cabloplus Simon Connect. Próba montażu z innymi systemami może skutkować brakiem stabilności mechanicznej i naruszeniem bezpieczeństwa instalacji.
