Kąt płaski DLP do listwy 35x105mm | 010784 Legrand

Opis i Kluczowe Cechy

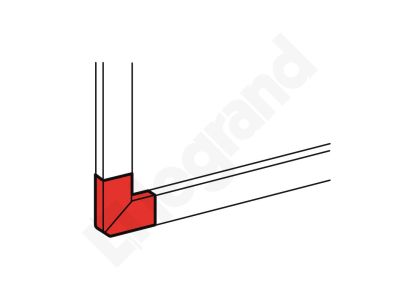

Kąt płaski DLP (symbol 010784) to akcesorium wykończeniowe do kanałów kablowych o wymiarach 35 x 105 mm. Dzięki regulowanemu zakresowi 90° ± 2,5° umożliwia precyzyjne dopasowanie do narożników instalacji, co gwarantuje estetyczne i trwałe wykończenie prowadzenia okablowania. Produkt został zaprojektowany z myślą o łatwym montażu oraz dużych możliwościach aranżacyjnych – umożliwia bezpośredni montaż osprzętu serii Mosaic, osprzętu o średnicy 60 mm oraz aparatury modułowej w obrębie kanału.

• Regulowany kąt 90° ± 2,5°: Pozwala na dokładne ustawienie kąta nachylenia w zależności od geometrii pomieszczenia, co ułatwia estetyczne poprowadzenie trasy kablowej w narożnikach i na załamaniach ścian.
• Dedykowany do listwy 35 x 105 mm: Gwarantuje pełną zgodność wymiarową i stabilność mechaniczną połączenia z kanałami DLP, eliminując ryzyko luzów czy uszkodzeń konstrukcji.
• Możliwość montażu osprzętu Mosaic i Ø60 mm: Umożliwia bezpośrednie instalowanie łączników, przycisków, gniazd czy elementów sygnalizacyjnych, co zwiększa funkcjonalność kanału jako gotowej rozdzielnicy.
• Przeznaczony do współpracy z aparaturą modułową: Dzięki specjalnej konstrukcji można w nim bezpiecznie zamontować standardowe moduły o szerokości 18 mm, co pozwala na lokalne sterowanie obwodami bez konieczności stosowania dodatkowych puszek.
• Łatwy montaż bez naruszania okablowania: Akcesorium zakłada się na kanał bez konieczności demontażu przewodów, co skraca czas instalacji i ułatwia późniejszą modyfikację trasy kablowej.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących osprzętu instalacyjnego i posiada certyfikat CE. Jego konstrukcja oparta jest na standardzie DIN dla kanałów kablowych, co zapewnia kompatybilność z powszechnie stosowanymi systemami na rynku. (Uwaga: konkretne numery norm nie zostały podane w dokumentacji produktu.)

Zastosowanie

Kąt płaski DLP 010784 znajduje zastosowanie wszędzie tam, gdzie konieczne jest estetyczne i bezpieczne rozprowadzenie instalacji elektrycznej w kanałach kablowych 35x105 mm. Może być stosowany zarówno w budynkach mieszkalnych, jak i obiektach komercyjnych oraz przemysłowych.

• Wykończenie narożników i załamań tras kablowych w rozdzielnicach, szafach sterowniczych lub na ciągach koryt.
• Montaż osprzętu sterowniczego (przyciski, przełączniki) oraz sygnalizacji w bezpośrednim sąsiedztwie kanału – idealne do punktów dostępowych.
• Wykorzystanie przestrzeni kanału do zabudowy aparatury modułowej (np. wyłączniki nadprądowe, styczniki) bez konieczności dodatkowych puszek instalacyjnych.
• Tworzenie przejść pionowych i poziomych w systemach zarządzania okablowaniem (cable management) o podwyższonych wymaganiach estetycznych.

Wskazówki Montażowe

Montaż akcesoriów instalacyjnych powinien być przeprowadzany przez wykwalifikowany personel posiadający odpowiednie uprawnienia (np. SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie, aby uniknąć ryzyka porażenia prądem. Kąt płaski DLP zakłada się na kanał kablowy, dociskając do zatrzaśnięcia – nie wymaga stosowania narzędzi. W przypadku montażu na listwie pionowej należy upewnić się, że kanał jest prawidłowo zamocowany do podłoża. Przekrój przewodów prowadzonych w kanale musi być dobrany do prądu obciążenia zgodnie z obowiązującymi normami. Moment dokręcania ewentualnych połączeń śrubowych (jeśli występują) należy dostosować do zaleceń producenta systemu DLP. Regularnie kontroluj stan zamocowania akcesoriów, szczególnie po wymianach okablowania.

FAQ

• Czy kąt płaski DLP nadaje się do kanałów o innych wymiarach? Produkt jest dedykowany wyłącznie do listwy o wymiarach 35 x 105 mm. Nie gwarantuje się prawidłowego montażu na kanałach o innych profilach.
• Czy można w nim zamontować przycisk z podświetleniem LED? Tak, jeżeli osprzęt serii Mosaic, osprzęt Ø60 mm lub aparatura modułowa nie przekraczają dopuszczalnej głębokości kanału. Zawsze należy sprawdzić wymiary gabarytowe urządzenia przed montażem.
• Jaki jest stopień ochrony (IP) kąta po zamontowaniu? Produkt sam w sobie nie nadaje stopnia ochrony – zależy on od zastosowanego kanału kablowego i ewentualnych uszczelek. Standardowo kanały DLP są dostępne w wariantach IP40, ale konkretną wartość należy sprawdzić w karcie katalogowej wybranego kanału.
