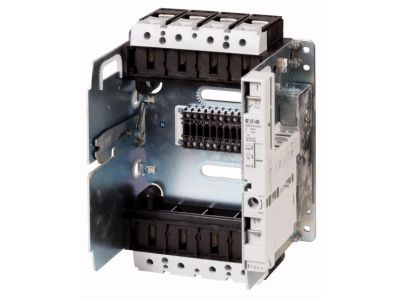

Kaseta wysuwana 4-bieg. 630A, NZM3-4-XAVS | 266712 Eaton

Alternatywny kod produktu: NZM3-4-XAVS

Opis i Kluczowe Cechy

Kaseta wysuwana 4-biegunowa NZM3-4-XAVS (indeks 266712) o prądzie 630 A przeznaczona do wyłączników serii NZM3-4 oraz N3-4. Dzięki konstrukcji wysuwanej umożliwia szybką wymianę wyłącznika bez naruszania podłączonych przewodów, co skraca czas przestoju instalacji i ułatwia serwis. Kompaktowa budowa oraz modułowe grupy funkcyjne zapewniają elastyczny i łatwy montaż w rozdzielnicach.

• Prąd znamionowy 630 A: bezpieczna praca w obwodach o dużym obciążeniu – idealna do zabezpieczania silników, transformatorów i głównych szyn zasilających.
• 4 bieguny (4P): kompleksowa ochrona wszystkich przewodów fazowych w układach trójfazowych z przewodem neutralnym.
• Dedykowana do wyłączników NZM3-4 i N3-4: pełna kompatybilność mechaniczna i elektryczna, gwarantująca poprawne działanie systemu.
• Konstrukcja wysuwana: wyłącznik można wsunąć/wysunąć bez demontażu kasety – skraca czas przeglądów i wymiany.
• Elastyczny montaż dzięki modułowym grupom funkcyjnym: łatwe dopasowanie do istniejącej infrastruktury rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z międzynarodowymi standardami obowiązującymi w branży elektroinstalacyjnej. Posiada certyfikat CE potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej. Przeznaczony do użytku w instalacjach przemysłowych i komercyjnych. (Szczegółowe normy – patrz dokumentacja producenta).

Zastosowanie

Kaseta wysuwana NZM3-4-XAVS znajduje zastosowanie w rozdzielnicach głównych i podrozdzielniach przemysłowych, gdzie wymagana jest niezawodność i łatwość serwisowania. Doskonałe rozwiązanie do układów, w których priorytetem jest szybka wymiana wyłącznika bez wyłączania całego obwodu na dłuższy czas.

• Zabezpieczanie i sterowanie silników elektrycznych dużej mocy (pompy, sprężarki, wentylatory).
• Ochrona transformatorów redukcyjnych i obwodów zasilających w halach produkcyjnych.
• Główne szyny rozdzielcze w budynkach użyteczności publicznej i centrach danych.
• Systemy automatyki przemysłowej wymagające szybkiej rotacji wyłączników podczas konserwacji.

Wskazówki Montażowe

Montaż kasety wysuwnej NZM3-4-XAVS może być wykonywany wyłącznie przez personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Kasetę należy montować na szynie TH35 (DIN) w przeznaczonym do tego gnieździe wyłącznika NZM3-4/N3-4. Momenty dokręcania połączeń oraz przekroje przewodów dobieraj zgodnie z dokumentacją techniczną producenta – przekrój przewodów musi być dostosowany do prądu 630 A. Upewnij się, że mechanizm wysuwu działa płynnie przed podłączeniem obciążenia.

FAQ

• Czy kasetę można stosować z wyłącznikami innych serii? Kaseta NZM3-4-XAVS jest dedykowana wyłącznie do wyłączników NZM3-4 oraz N3-4. Stosowanie z innymi modelami może skutkować brakiem kompatybilności mechanicznej i zagrożeniem bezpieczeństwa.
• Jaki stopień ochrony (IP) ma kaseta? W dostępnych danych producenta nie podano konkretnego stopnia IP. Kaseta przeznaczona jest do montażu wewnątrz rozdzielnicy o odpowiedniej szczelności – zaleca się stosowanie w szafach o minimalnym IP54.
• Czy do kasety można dołożyć styki pomocnicze lub sygnalizacyjne? Kaseta jest wyłącznie elementem mechanicznym umożliwiającym wysuwanie wyłącznika. Opcjonalne akcesoria (styki pomocnicze, wyzwalacze) montuje się bezpośrednio na wyłączniku NZM3-4, nie na kasecie.
