Kaseta wysuwana 4-bieg, 1600A, NZM4-4-XAVS | 266714 Eaton

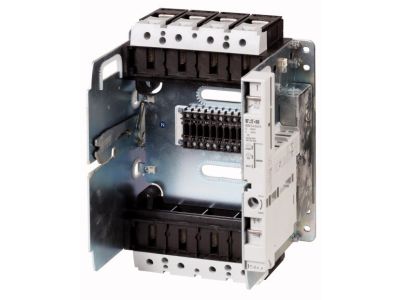

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Eaton
Kod
1017935
EAN
4015082667146
Kod Producenta
266714
Kaseta wysuwana 4-bieg, 1600A, NZM4-4-XAVS

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: NZM4-4-XAVS

Opis i Kluczowe Cechy

Kaseta wysuwana 4-biegowa NZM4-4-XAVS (symbol 266714) to dedykowane akcesorium do wyłączników serii NZM4-4 i N4-4, umożliwiające szybkie i bezpieczne odłączenie toru głównego bez ingerencji w połączenia kablowe. Zaprojektowana do pracy przy prądzie znamionowym 1600 A, zapewnia niezawodne przewodzenie przy bardzo dużych obciążeniach, typowych dla rozdzielnic głównych i węzłów energetycznych.

  • Prąd znamionowy 1600 A: Gwarantuje bezpieczne przewodzenie prądu w obwodach o bardzo dużym obciążeniu, eliminując ryzyko przegrzania styków w warunkach pracy ciągłej.
  • 4-biegunowa (4-bieg): Umożliwia kompletną izolację obwodu trójfazowego z przewodem neutralnym, co jest wymagane w instalacjach przemysłowych i budynkach użyteczności publicznej.
  • Konstrukcja wysuwana: Pozwala na odłączenie wyłącznika bez demontażu kabli – skraca czas konserwacji i zwiększa bezpieczeństwo personelu.
  • Dedykowana do NZM4-4 i N4-4: Idealnie dopasowana do obudów wyłączników tych serii, co gwarantuje bezproblemowy montaż i stabilne połączenie elektryczne.
  • Opcjonalne akcesorium modułowe: Rozszerza funkcjonalność rozdzielnicy o możliwość szybkiego odłączenia przy zachowaniu pełnej zgodności z pozostałymi elementami systemu NZM.

Zgodność z Normami

Kaseta wysuwana NZM4-4-XAVS została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa dla osprzętu łączeniowego. Posiada oznaczenie CE, co potwierdza spełnienie zasadniczych wymogów dyrektyw Unii Europejskiej. Montaż i eksploatacja muszą odbywać się zgodnie z wytycznymi producenta oraz obowiązującymi przepisami krajowymi.

Zastosowanie

Kaseta wysuwana 1600 A przeznaczona jest do stosowania w rozdzielnicach głównych i podrozdzielnicach przemysłowych, gdzie niezbędna jest możliwość bezpiecznego odłączenia wyłącznika w celu konserwacji lub wymiany.

  • Rozdzielnice główne w zakładach produkcyjnych i obiektach infrastruktury krytycznej.
  • Węzły zasilania w budynkach komercyjnych (centra handlowe, biurowce) wymagające szybkiej izolacji obwodów.
  • Instalacje z wyłącznikami NZM4-4 i N4-4, w których przewidziano potrzebę okresowego wyłączania dla prac serwisowych.
  • Systemy zasilania rezerwowego (bypass) – umożliwia bezpieczne przełączenie źródła bez odłączania kabli.

Wskazówki Montażowe

Montaż kasety wysuwnej NZM4-4-XAVS powinien być wykonywany wyłącznie przez wykwalifikowany personel z aktualnymi uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia od całej rozdzielnicy. Należy postępować zgodnie z dokumentacją techniczną producenta dotyczącą kolejności montażu i momentów dokręcania połączeń. Przekrój przewodów przyłączeniowych musi być dobrany do prądu znamionowego 1600 A zgodnie z obowiązującymi normami (np. PN-HD 60364). Przed pierwszym włączeniem sprawdzić poprawność osadzenia kasety oraz działanie mechanizmu blokady.

FAQ

  • Jaką funkcję pełni kaseta wysuwana w wyłączniku NZM4-4? Umożliwia bezpieczne odłączenie wyłącznika od obwodu głównego bez demontażu kabli, co ułatwia konserwację i skraca czas przestoju instalacji.
  • Czy kasetę można montować w istniejącej rozdzielnicy? Tak, pod warunkiem że rozdzielnica jest przystosowana do montażu wyłączników NZM4-4 lub N4-4. Należy jednak sprawdzić, czy zachowana jest odpowiednia przestrzeń na wysunięcie kasety.
  • Jaki jest stopień ochrony kasety? Producent nie podaje konkretnej wartości IP. Kaseta przeznaczona jest do montażu wewnątrz rozdzielnicy, gdzie typowo zapewniona jest ochrona przed dotykiem pyłem i bryzgami wody zgodnie z klasą rozdzielnicy.

  • Producent Eaton
  • Wymiary 0.32m x 0.295m x 0.509m
  • Seria producenta LZM , NZM, LN, N, PN
Podstawa do wyłączników i rozłączników
  • Prąd znamionowy In 1488 A
  • Liczba biegunów 4
  • Wykonanie jako adapter szyn zbiorczych Nie
  • Wykonanie jako urządzenie wbudowane Tak
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
