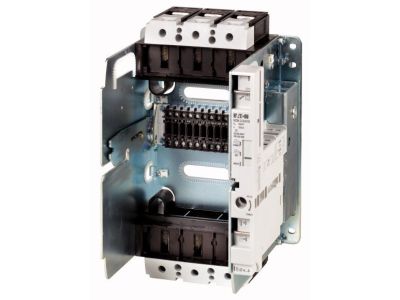

Kaseta wysuwana 3-bieg. 630A, NZM3-XAVS | 266711 Eaton

Alternatywny kod produktu: NZM3-XAVS

Opis i Kluczowe Cechy

Kaseta wysuwana NZM3-XAVS (symbol 266711) firmy Eaton to dedykowane akcesorium przeznaczone do wyłączników serii NZM3 oraz N3. Wyposażona w trzy bieguny i wykonana na prąd znamionowy 630 A, zapewnia niezawodne łączenie obwodów głównych w aplikacjach wymagających bezpiecznego wypinania i wymiany wyłącznika bez konieczności demontażu całej instalacji. Modułowa konstrukcja ułatwia integrację z istniejącą rozdzielnicą.

• Prąd znamionowy 630 A: Umożliwia pracę w obwodach o dużym obciążeniu, zapewniając bezpieczne przesyłanie energii elektrycznej bez ryzyka przeciążenia styków.
• Konstrukcja 3-biegunowa: Odpowiada standardowym układom sieci trójfazowych, gwarantując pełną ochronę i sterowanie w każdej fazie.
• Kompatybilność z wyłącznikami NZM3 i N3: Gwarantuje bezproblemowy montaż oraz pewne połączenie mechaniczne i elektryczne z dedykowanymi wyłącznikami tej serii.
• Mechanizm wysuwany: Pozwala na szybkie odłączenie wyłącznika od obwodu głównego, co ułatwia konserwację, przeglądy i wymianę bez ingerencji w okablowanie rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznakowanie CE potwierdzające zgodność z wymaganiami dyrektyw Unii Europejskiej. Jako akcesorium do wyłączników NZM spełnia rygorystyczne kryteria bezpieczeństwa i niezawodności stawiane aparaturze rozdzielczej.

Zastosowanie

Kaseta wysuwana NZM3-XAVS przeznaczona jest do zastosowań, gdzie wymagane jest bezpieczne i szybkie odłączanie wyłącznika od instalacji. Sprawdza się w rozdzielnicach głównych oraz przemysłowych systemach zasilania.

• Rozdzielnice główne niskiego napięcia w budynkach przemysłowych i komercyjnych – umożliwia bezpieczne wypinanie wyłącznika podczas prac serwisowych.
• Stacje transformatorowe – stosowana w obwodach odpływowych i zasilających o wysokim prądzie znamionowym.
• Infrastruktura energetyczna i data center – zapewnia łatwy dostęp do wyłącznika bez przestojów w całej instalacji.
• Systemy automatyki i sterowania – jako element rozłączny w szafach sterowniczych z wyłącznikami NZM.

Wskazówki Montażowe

Montaż kasety wysuwnej NZM3-XAVS oraz wyłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania i zabezpieczyć obwód przed przypadkowym załączeniem. Kaseta montowana jest bezpośrednio na wyłączniku NZM3 lub N3 zgodnie z dokumentacją techniczną producenta. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 630 A. Momenty dokręcania śrub oraz pozostałe paramery montażowe – stosować według instrukcji dostarczonej z wyłącznikiem.

FAQ

• Czy kaseta NZM3-XAVS pasuje do wyłączników NZM4? Nie, kaseta jest dedykowana wyłącznie do serii NZM3 oraz N3. Dla innych modeli należy stosować odpowiednie akcesoria przewidziane przez producenta.
• Jaki prąd znamionowy ma kaseta? Prąd znamionowy wynosi 630 A – umożliwia pracę w obwodach głównych o dużym obciążeniu.
• Ile biegunów ma opisywane akcesorium? Kaseta jest trójbiegunowa (3P), co odpowiada standardowym układom trójfazowym.
