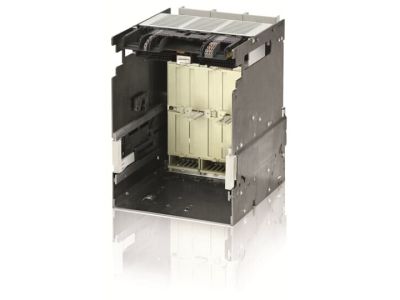

Kaseta wyłącznika Emax 2 E2.2 W FP Iu=2000 3p HR HR | 1SDA073909R1 ABB

Alternatywny kod produktu: 1SDA073909R1

Opis i Kluczowe Cechy

Kaseta wyłącznika powietrznego Emax 2 E2.2 w wykonaniu W FP (szerokość 275 mm) przeznaczona do montażu w rozdzielnicach szafowych. Wyposażona w wyzwalacze elektroniczne Ekip i znamionowy prąd ciągły Iu=2000A. Trójbiegunowa konstrukcja (3p) z oznaczeniem HR/HR wskazuje na podwójne zabezpieczenie zwarciowe w układzie. Produkt charakteryzuje się wysoką zdolnością wyłączania i rozbudowanymi funkcjami diagnostycznymi.

• Wyzwalacze elektroniczne Ekip: Zaawansowane zabezpieczenia m.in. przeciwzwarciowe, przeciążeniowe i ziemnozwarciowe z możliwością programowania parametrów w zależności od wymagań instalacji.
• Znamionowy prąd ciągły Iu=2000A: Odpowiedni do zabezpieczania obwodów o wysokim obciążeniu prądowym, np. w instalacjach przemysłowych lub budynkach użyteczności publicznej.
• Trójbiegunowa konstrukcja (3p): Pełna ochrona wszystkich faz w układzie trójfazowym, minimalizująca ryzyko awarii spowodowanej asymetrią obciążenia.
• Symbole HR/HR: Oznaczenie podwójnego zabezpieczenia zwarciowego w układzie, gwarantujące natychmiastowe wyłączenie w przypadku zwarcia.
• Możliwość integracji z systemami automatyki: Obsługa 7 modułów komunikacyjnych (m.in. Modbus, Profibus, Ethernet) oraz rozwiązania chmurowe ABB Ability dla zdalnego monitoringu i sterowania.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60947-2 dotyczącej wyłączników automatycznych i jest oznakowany znakiem CE. Został zaprojektowany zgodnie z dyrektywami europejskimi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Kaseta wyłącznika Emax 2 E2.2 znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przeciwzwarciowej i przeciążeniowej w obwodach o wysokim prądzie znamionowym.

• Zabezpieczanie głównych obwodów zasilania w budynkach biurowych, przemysłowych i komercyjnych.
• Ochrona linii zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Stosowanie w układach zasilania awaryjnego (np. agregaty prądotwórcze, UPS).
• Integracja z systemami automatyki budynkowej i przemysłowej dzięki modułom komunikacyjnym.

Wskazówki Montażowe

Montaż kasety wyłącznika powinien być przeprowadzony przez osobę z uprawnieniami SEP po odłączeniu napięcia w całej rozdzielnicy. Wyłącznik należy zamontować w dedykowanej ramie lub szynie TH 35 zgodnie z wymiarami producenta (szerokość 275 mm). Połączenia elektryczne wykonywać z użyciem odpowiedniego momentu dokręcania (wartości określone w dokumentacji technicznej). Po montażu przeprowadzić testy działania wyzwalaczy i sprawdzenie ciągłości obwodu.

FAQ

• Jakie są główne zalety wyzwalaczy Ekip w tym wyłączniku? Wyzwalacze Ekip oferują rozbudowane funkcje zabezpieczeniowe (np. wykrywanie zwarć łukowych, diagnostyka stanu styków) oraz możliwość zdalnego programowania i monitoringu parametrów pracy.
• Czy wyłącznik Emax 2 E2.2 wymaga dodatkowych akcesoriów do pełnej funkcjonalności? Tak – dla pełnego wykorzystania możliwości zabezpieczeniowych i komunikacyjnych wymagane są odpowiednie moduły Ekip (np. Ekip Touch, Ekip Dip) oraz moduły komunikacyjne (zależnie od potrzeb instalacji).
• Jaka jest maksymalna zdolność wyłączania tego wyłącznika? Zdolność wyłączania nie została podana w dostępnych danych. Sprawdź kartę katalogową produktu lub dokumentację techniczną w celu uzyskania dokładnych informacji.
