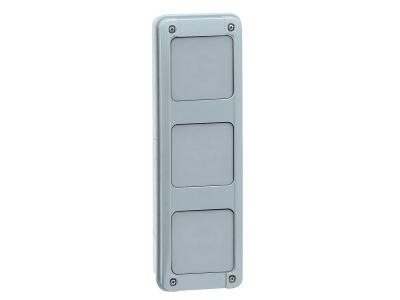

Kaseta wielofunkcyjna do rozdzielnic RN65 2-rzędowych, pionowa | 001917 Legrand

Opis i Kluczowe Cechy

Kaseta wielofunkcyjna pionowa (nr ref. 001917) przeznaczona do rozdzielnic naściennych RN65 w wykonaniu 2-rzędowym. Łączy stopień ochrony IP65 i odporność mechaniczną IK09 z klasą ochronności II, co gwarantuje bezpieczną eksploatację w trudnych warunkach środowiskowych bez konieczności uziemiania obudowy. Wyposażona w wyjmowane podstawy montażowe i osłony frontowe ułatwia okablowanie oraz konserwację zainstalowanej aparatury.

• Stopień ochrony IP65: całkowita ochrona przed pyłem oraz strumieniami wody – kaseta nadaje się do instalacji zewnętrznych, w halach przemysłowych i pomieszczeniach wilgotnych.
• Odporność na uderzenia IK09: obudowa z polistyrenu i drzwi z poliwęglanu zapewniają wytrzymałość mechaniczną chroniącą zamontowane urządzenia przed przypadkowymi uszkodzeniami.
• Klasa ochronności II: izolacja podwójna eliminuje potrzebę przewodu ochronnego (PE), co upraszcza instalację i zwiększa bezpieczeństwo użytkowania.
• Wyjmowane podstawy montażowe i osłony frontowe: umożliwiają wygodne prowadzenie przewodów oraz szybki dostęp do aparatury podczas rozbudowy lub serwisu.
• Wspornik montażowy TH35 z 2-pozycyjnym mocowaniem: uniwersalna szyna do montażu aparatów modułowych (np. wyłączników, styczników) oraz aparatów mocy – odstęp między wspornikami 150 mm zapewnia ergonomiczne rozmieszczenie.

Zgodność z Normami

Kaseta spełnia wymagania normy EN 60439-3 dotyczącej rozdzielnic i zestawów aparatury. Posiada stopień ochrony IP65, odporność na uderzenia IK09 oraz klasę ochronności II. Wyrób oznaczony jest znakiem CE i przeznaczony do stosowania w instalacjach zgodnych z obowiązującymi przepisami.

Zastosowanie

Kaseta wielofunkcyjna pionowa stanowi przestrzeń do zabudowy elementów sterowania, sygnalizacji oraz akcesoriów w rozdzielnicach RN65 2-rzędowych. Dzięki uniwersalnej konstrukcji może być wykorzystywana w różnych scenariuszach instalacyjnych.

• Montaż przycisków, lampek kontrolnych i przełączników serii Osmoz – idealne do lokalnego sterowania w automatyce budynkowej i przemysłowej.
• Instalacja gniazd wtykowych P17 16A i 32A – umożliwia zasilanie urządzeń przenośnych bezpośrednio w rozdzielnicy.
• Okablowanie podtynkowe oraz stosowanie akcesoriów Plexo IP55 – zwiększa elastyczność aranżacji przewodów w trudnych warunkach.
• Rozbudowa istniejących rozdzielnic RN65 o dodatkowe funkcje sterownicze i sygnalizacyjne bez konieczności wymiany całej obudowy.

Wskazówki Montażowe

Montaż kasety oraz wszelkie prace wewnątrz rozdzielnicy powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Kaseta mocowana jest do konstrukcji rozdzielnicy za pomocą dostarczonych zawiasów. Aparaturę modułową instaluje się na wsporniku TH35 zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia, a momenty dokręcania zacisków stosować według zaleceń producenta poszczególnych aparatów.

FAQ

• Jaki stopień ochrony ma kaseta? Kaseta posiada stopień ochrony IP65 – jest pyłoszczelna i odporna na strugi wody, co czyni ją odpowiednią do instalacji zewnętrznych i w pomieszczeniach wilgotnych.
• Czy można w niej montować przyciski i lampki sygnalizacyjne? Tak, kaseta została zaprojektowana do współpracy z elementami sterowania i sygnalizacji serii Osmoz, a także z gniazdami P17 i akcesoriami Plexo IP55.
• Czy kaseta jest odporna na uderzenia mechaniczne? Tak, jej obudowa spełnia wymagania klasy IK09, co zapewnia ochronę przed uderzeniami energii 10 J (np. upadek narzędzia).
