Kaseta sterująca Harmony 9001K pusta, 1 otwór fi30 | 9001TY1 Schneider Electric

Opis i Kluczowe Cechy

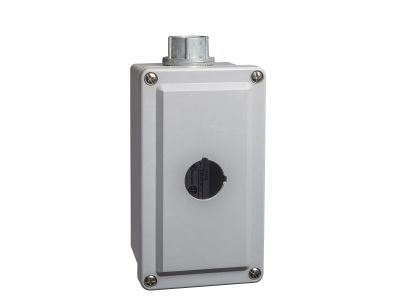

Kaseta sterująca Harmony 9001K firmy Schneider Electric (symbol 9001TY1) to pusta obudowa z jednym otworem o średnicy 30 mm, przeznaczona do montażu elementów sterowniczych i sygnalizacyjnych. Pusta konstrukcja daje pełną swobodę doboru przycisków, przełączników czy lampek, co pozwala zbudować panel idealnie dopasowany do potrzeb konkretnej aplikacji. Otwór fi30 umożliwia bezpośredni montaż standardowych akcesoriów z serii Harmony 9001K.

• Pusta kaseta: elastyczność konfiguracji – można dowolnie dobrać elementy sterownicze (np. przyciski, przełączniki, lampki sygnalizacyjne) bez ograniczeń narzuconych przez fabrycznie wypełniony panel.
• Jeden otwór fi30: uniwersalny standard mocowania, kompatybilny z szeroką gamą przycisków i przełączników serii Harmony 9001K, co upraszcza dobór akcesoriów i skraca czas montażu.
• Kompatybilność z serią Harmony 9001K: gwarantuje spójność wizualną i mechaniczną z innymi elementami tej linii – łatwa rozbudowa i wymiana w istniejących panelach.
• Kompaktowa obudowa: przeznaczona do montażu w panelach sterowniczych, pulpitach operatorskich lub szafach rozdzielczych – oszczędza miejsce na płycie montażowej.
• Brak elementów wewnętrznych: minimalizuje ryzyko błędów przy samodzielnym okablowaniu – instalator sam decyduje o rodzaju styków i sposobie podłączenia.

Zgodność z Normami

Kaseta sterująca 9001TY1 została zaprojektowana zgodnie z wymaganiami europejskich norm bezpieczeństwa i posiada certyfikat CE. Jako element systemu Harmony 9001K, przeznaczona jest do współpracy z akcesoriami spełniającymi standardy IEC/EN 60947-5-1 oraz IEC/EN 60669-1 (dotyczy konkretnych przycisków i przełączników). Przed montażem należy sprawdzić zgodność zastosowanych komponentów z właściwymi normami.

Zastosowanie

Kaseta pusta 9001TY1 służy jako obudowa do tworzenia niestandardowych paneli sterowniczych w przemyśle, automatyce budynkowej i maszynach. Umożliwia indywidualne skonfigurowanie interfejsu operatora bez konieczności zakupu gotowych, drogich rozwiązań.

• Montaż przycisków sterujących (start/stop, załącz/wyłącz) w szafach sterowniczych i pulpitach operatorskich.
• Instalacja przełączników trybów pracy (ręczny/automatyczny, wybór programu) w maszynach przemysłowych.
• Zabudowa lampek sygnalizacyjnych (LED lub żarowych) do wizualizacji stanu urządzeń.
• Tworzenie modułowych paneli w automatyce budynkowej – sterowanie oświetleniem, roletami, bramami.

Wskazówki Montażowe

Montaż kasety 9001TY1 może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Kasetę montuje się w wycięciu panelu o średnicy 30 mm – zalecany moment dokręcania elementów mocujących podany jest w dokumentacji producenta. Przekrój przewodów dobieraj odpowiednio do prądu znamionowego zamontowanych elementów. Po zainstalowaniu akcesoriów sprawdź poprawność działania i izolację.

FAQ

• Czy kaseta jest podświetlana? Nie – jest to pusta obudowa. Podświetlenie może być zrealizowane przez zamontowanie lampki sygnalizacyjnej lub przycisku z pierścieniem LED (jeśli taki element wybierzesz).
• Jaki stopień ochrony ma kaseta? Producent nie podaje konkretnej wartości dla pustej kasety. Stopień ochrony całego panelu zależy od zastosowanych elementów (np. uszczelek, stopnia IP przycisku) oraz montażu w obudowie. Dla pracy w suchych pomieszczeniach typowo uzyskuje się IP20.
• Czy można w niej zamontować przycisk awaryjny (grzybek)? Tak, pod warunkiem że przycisk ma średnicę mocowania 30 mm i jest kompatybilny z serią Harmony 9001K. Przed zakupem sprawdź specyfikację wybranego elementu.
