Kaseta sterownika, szara, 3 otwory | XAPD2503 Schneider Electric

Opis i Kluczowe Cechy

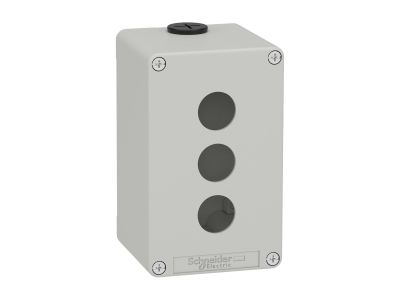

Kaseta sterownika w kolorze szarym RAL7035 z 3 otworami to metalowa obudowa przeznaczona do montażu przycisków serii XB4 i XB5 o średnicy 22 mm. Dzięki kompaktowym wymiarom 80 mm (szer.) × 130 mm (wys.) × 77 mm (głęb.) oferuje wygodne miejsce na okablowanie. Możliwy montaż zarówno w pozycji pionowej, jak i poziomej dzięki 4 otworom mocującym. Idealne rozwiązanie do tworzenia spersonalizowanych układów sterowania.

• 3 otwory montażowe: Umożliwiają elastyczne rozmieszczenie przycisków i innych elementów sterujących w kompaktowej obudowie.
• Metalowa konstrukcja ze stopu cynku: Wysoka odporność na uszkodzenia mechaniczne i korozję, zapewniająca długą żywotność.
• Wymiary 80×130×77 mm: Kompaktowy design z optymalnym miejscem na okablowanie – łatwiejszy montaż i lepsza organizacja przestrzeni wewnątrz obudowy.
• Kolor szary RAL7035: Neutralny design pasujący do większości maszyn i urządzeń przemysłowych.
• 4 otwory mocujące: Umożliwiają stabilny montaż w dowolnej pozycji, zwiększając elastyczność instalacji.

Zgodność z Normami

Kaseta spełnia wymogi norm EN/IEC 60529 (ochrona IP), EN/IEC 60947-5-1 (aparatury łączeniowej) i EN/IEC 61140 (ochrona przed porażeniem prądem klasy I). Posiada certyfikaty CE, UL, cULus i EAC, co potwierdza zgodność z międzynarodowymi standardami bezpieczeństwa.

Zastosowanie

Kaseta sterownika znajduje zastosowanie w maszynach przemysłowych, urządzeniach automatyki oraz systemach sterowania, gdzie wymagane jest spersonalizowane rozmieszczenie przycisków i sygnalizatorów.

• Montaż przycisków sterujących w maszynach produkcyjnych.
• Tworzenie indywidualnych paneli operatorskich w szafach sterowniczych.
• Zastosowanie w urządzeniach automatyki budynkowej i przemysłowej.
• Wykorzystanie w systemach alarmowych i sterowania procesami technologicznymi.

Wskazówki Montażowe

Montaż kasety powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Obudowę mocować przy użyciu odpowiednich wkrętów do panelu lub konstrukcji, zapewniając stabilne położenie. Przyciski należy montować zgodnie z dokumentacją techniczną, dbając o właściwe uszczelnienie i izolację. Po zakończeniu montażu należy sprawdzić poprawność podłączenia i funkcjonowanie całego układu.

FAQ

• Czy kaseta jest odporna na wstrząsy mechaniczne? Tak, obudowa posiada klasę ochrony IK07 zgodnie z normą EN/IEC 62262, co oznacza odporność na uderzenia mechaniczne o energii do 2 J.
• Jakie przyciski można zamontować w tej kasetce? Kaseta jest przeznaczona do przycisków serii XB4 i XB5 o średnicy 22 mm – standardowych elementów sterujących w aparaturze przemysłowej.
• Czy kaseta posiada otwory do wprowadzenia kabli? Tak, wyposażona jest w dwa otwory M20 do montażu dławnic kablowych zgodnych z normą ISO, co ułatwia okablowanie urządzenia.
