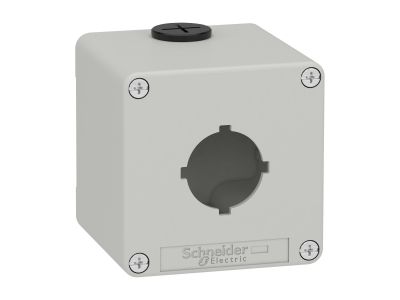

Kaseta sterownika, szara 1 otwór | XAPD1601 Schneider Electric

Opis i Kluczowe Cechy

Kaseta sterownika szara z 1 otworem to metalowa pusta obudowa zaprojektowana do montażu w szafach sterowniczych, pulpach operatorskich oraz panelach maszyn przemysłowych. Wyposażona w gwint metryczny ISO zgodny z normą IEC 62444, umożliwiająca stosowanie standardowych dławnic kablowych. Przeznaczona do współpracy z przyciskami serii XB4/XB5 (22 mm) oraz 9001K/9001SK (30 mm), w tym z przyciskami E-stop z legendą. Możliwość montażu zarówno w pozycji pionowej, jak i poziomej dzięki 4 otworom mocującym.

• 1 otwór montażowy: Umożliwia elastyczne dostosowanie do różnych typów funkcji przycisków, w tym zabezpieczeń E-stop z możliwością umieszczenia tabliczki z legendą.
• Gwint metryczny ISO (M20): Zgodność ze standardowymi dławnicami kablowymi – ułatwia wprowadzanie i uszczelnianie kabli w szafie sterowniczej.
• Kompatybilność z serią XB4/XB5 i 9001K/9001SK: Uniwersalność konstrukcji pozwala na stosowanie z wieloma typami przycisków i sygnalizatorów.
• Montaż pionowy/poziomy: Możliwość instalacji w dowolnym położeniu dzięki 4 otworom mocującym, zwiększająca elastyczność aplikacji.
• Metalowa konstrukcja ze stopu cynku: Wysoka odporność mechaniczna i trwałość w trudnych warunkach przemysłowych.

Zgodność z Normami

Kaseta spełnia wymagania norm EN/IEC 60529 (IP20), EN/IEC 60947-5-1 (aparatury sterowniczej), EN/IEC 61140 (klasy I ochrony przeciwporażeniowej) oraz EN/IEC 62262 (IK07 odporności na wstrząsy mechaniczne). Posiada certyfikację CE, UL, cULus i EAC.

Zastosowanie

Kaseta sterownika znajduje zastosowanie w systemach sterowania maszyn przemysłowych, rozdzielnicach elektrycznych oraz pulpitach operatorskich, gdzie wymagane jest szczelne i trwałe umieszczenie elementów sterowniczych.

• Montaż przycisków sterujących w szafach maszyn przemysłowych (np. prasy, obrabiarki).
• Integracja z panelami operatorskimi HMI w systemach automatyki.
• Zastosowanie w pulpitach sterowniczych urządzeń medycznych i laboratoryjnych.
• Montaż zabezpieczeń E-stop z tabliczkami legendowymi w strefach niebezpiecznych.
• Instalacja w osłonach przeciwpyłowych i przeciwodpryskowych w agresywnych środowiskach przemysłowych.

Wskazówki Montażowe

Montaż kasety powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obszarze prac. Kasetę mocować do konstrukcji za pomocą 4 otworów montażowych (standardowo M4). Przed montażem upewnić się, że średnica dławnicy kablowej jest zgodna z gwintem M20. Po zamontowaniu elementów sterowniczych (np. przycisków) należy dokręcić wszystkie śruby z odpowiednim momentem, zachowując zalecenia producenta. W przypadku konieczności wprowadzenia kabli przez dławnice, upewnić się o szczelności połączeń.

FAQ

• Czy kaseta jest kompatybilna z przyciskami E-stop? Tak, kaseta wyposażona w 1 otwór montażowy umożliwia stosowanie przycisków E-stop z serii XB4/XB5 wraz z tabliczkami legendowymi.
• Jaki jest zakres temperatur pracy kasety? Dokładna specyfikacja temperatur nie została podana w danych produktu. Zaleca się stosowanie w zakresie typowym dla aparatury przemysłowej (-25°C do +70°C) lub weryfikację w dokumentacji technicznej.
• Czy kaseta posiada certyfikację dla zastosowań przeciwwybuchowych? Produkt posiada certyfikację CE, UL, cULus i EAC, ale nie są podane dane dotyczące stosowania w strefach zagrożonych wybuchem. W takich przypadkach należy stosować dedykowane obudowy przeciwwybuchowe.
