Kaseta sterownicza XAL-E funkcja wyłączenia awaryjnego 1NC | XALEK1701 Schneider Electric

Opis i Kluczowe Cechy

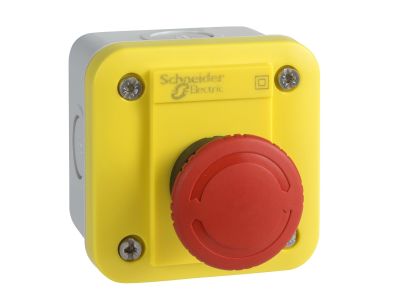

Schneider Electric, symbol XALEK1701 – kaseta sterownicza z funkcją wyłączenia awaryjnego, wyposażona w czerwony przycisk grzybkowy z jednym stykiem normalnie zamkniętym (1NC) o działaniu wolnym. Dedykowana do jednostek sterujących i sygnalizacyjnych serii XB7 Ø 22 mm, zapewnia niezawodne przerywanie obwodów sterowniczych w sytuacjach awaryjnych, co bezpośrednio przekłada się na szybkie zatrzymanie maszyn i ochronę operatora.

• Styk 1NC (normalnie zamknięty): gwarantuje pewne przerwanie obwodu po naciśnięciu przycisku – niezbędne w obwodach bezpieczeństwa, aby wyeliminować ryzyko niezamierzonego ponownego uruchomienia.
• Czerwony przycisk grzybkowy: łatwo rozpoznawalny element awaryjnego wyłączenia, zgodny z wymogami ergonomii i szybkiego dostępu w sytuacji zagrożenia.
• Działanie wolne styków: konstrukcja mechaniczna zapewniająca powolne rozwieranie/zamykanie, co zwiększa pewność odłączenia przy małych prądach sterowniczych.
• Kompatybilność z serią XB7 Ø 22 mm: możliwość rozbudowy systemu sterowania i sygnalizacji z wykorzystaniem standardowych modułów montażowych Schneider Electric.
• Kompaktowa kaseta: gotowa do zabudowy w szafach sterowniczych lub na pulpitach, oszczędność miejsca i szybki montaż.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikację CE, co potwierdza jego zgodność z obowiązującymi przepisami dla aparatury sterowniczej i sygnalizacyjnej. Szczegółowe informacje o konkretnych standardach znajdują się w karcie katalogowej producenta.

Zastosowanie

Kaseta sterownicza XALEK1701 została zaprojektowana z myślą o obwodach wyłączenia awaryjnego oraz sterowaniu ręcznym w systemach automatyki przemysłowej i budynkowej. Oto typowe scenariusze użycia:

• Wyłączanie awaryjne maszyn i urządzeń w przypadku zagrożenia – natychmiastowe odcięcie zasilania obwodów sterowniczych.
• Sterowanie impulsowe styczników, przekaźników lub wejść PLC – realizacja funkcji STOP w układach automatyki.
• Montaż na panelach operatorskich oraz w puszkach sterowniczych jako element bezpieczeństwa zgodny z wymogami dyrektywy maszynowej.
• Element systemów sygnalizacji alarmowej – sygnalizacja stanu awaryjnego poprzez przełączenie styków.

Wskazówki Montażowe

Montaż kasety może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Urządzenie mocuje się na szynie TH35 (DIN) lub w puszce montażowej. Przekrój podłączanych przewodów należy dobrać do prądu roboczego obwodu. Momenty dokręcania śrub zaciskowych stosuj zgodnie z dokumentacją producenta – zbyt słabe lub zbyt mocne dokręcenie może pogorszyć jakość połączenia.

FAQ

• Czy przycisk jest podświetlany? W standardowym wykonaniu XALEK1701 przycisk nie posiada podświetlenia. Jest to klasyczny element do wyłączenia awaryjnego, gdzie nacisk na aspekt wizualny (kolor czerwony) i dotykowy (grzybek) decyduje o szybkości reakcji.
• Jaki jest stopień ochrony kasety? Producent nie podaje wprost stopnia IP dla tego modelu. Zaleca się montaż w szafie o odpowiedniej szczelności lub w suchym pomieszczeniu. Szczegółowe dane należy sprawdzić w karcie katalogowej.
• Jaki tryb pracy styku? Styk działa jako normalnie zamknięty (NC) z mechanizmem o działaniu wolnym. Oznacza to, że w stanie spoczynku styk jest zamknięty; po naciśnięciu przycisku rozwierają się, a po zwolnieniu wracają do stanu zamkniętego (samopowrót).
