Kaseta sterownicza suwnicowa 4 przyciski | PKS-4\W02 Spamel

Opis i Kluczowe Cechy

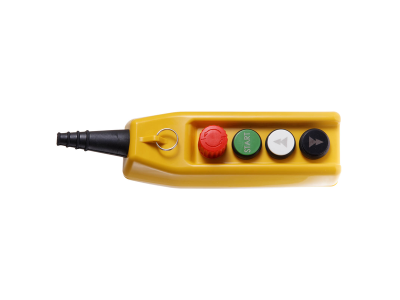

Kaseta sterownicza suwnicowa PKS-4W02 to kompletne rozwiązanie do zdalnego sterowania urządzeniami dźwigowymi. Wyposażona w cztery przyciski: przycisk bezpieczeństwa SP22-B (1 NC), przycisk zielony START PKS-1401-R17 (1 NO) oraz przyciski PKS-1401-R03 i PKS-1401-R04, każdy z konfiguracją 1 NO + 1 NO/2. Taka konfiguracja zapewnia bezpieczne i elastyczne sterowanie w warunkach przemysłowych.

• Przycisk bezpieczeństwa SP22-B z 1 NC: w przypadku zagrożenia umożliwia natychmiastowe rozłączenie obwodu sterowania, zwiększając bezpieczeństwo obsługi maszyny.
• Przycisk zielony START PKS-1401-R17 z 1 NO: intuicyjne załączanie wybranego obwodu sterowania – jeden impuls uruchamia żądaną funkcję.
• Przyciski PKS-1401-R03 i PKS-1401-R04 z 1 NO + 1 NO/2: każdy posiada podwójne styki normalnie otwarte, co pozwala na jednoczesne sterowanie dwoma niezależnymi obwodami (np. załączanie i sygnalizacja).
• Kompletna kaseta z czterema przyciskami: integruje w jednym urządzeniu funkcję bezpieczeństwa, startu i dwóch dodatkowych poleceń – redukuje liczbę elementów w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Montaż i użytkowanie zgodne z przeznaczeniem w układach sterowania maszyn.

Zastosowanie

Kaseta PKS-4W02 przeznaczona jest do sterowania suwnicami, dźwigami oraz innymi urządzeniami dźwigowymi w przemyśle. Sprawdza się w miejscach wymagających szybkiego dostępu do podstawowych funkcji sterowniczych.

• Sterowanie ruchem suwnicy (podnoszenie, opuszczanie, jazda w lewo/prawo) – przycisk START i dodatkowe przyciski obsługują poszczególne kierunki.
• Służy jako panel operatorski dla maszyn wyposażonych w przycisk bezpieczeństwa oraz funkcję załączania.
• Może być wykorzystana w układach automatyki przemysłowej do wysyłania impulsów do styczników, przekaźników lub sterowników PLC.
• Idealna do montażu w magazynach, halach produkcyjnych i na placach budowy – wszędzie tam, gdzie wymagane jest bezpieczne i niezawodne sterowanie.

Wskazówki Montażowe

Montaż i podłączenie kasety sterowniczej powinien przeprowadzić wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przewody podłącz zgodnie z oznaczeniami na stykach – przekrój przewodów dobierz do obciążalności prądowej styków. W przypadku montażu w środowisku wilgotnym lub zapylonym zastosuj dodatkową obudowę o odpowiednim stopniu ochrony. Momenty dokręcania zacisków stosuj zgodnie z wytycznymi producenta.

FAQ

• Czy przycisk bezpieczeństwa SP22-B jest podświetlany? W podanej specyfikacji nie ma informacji o podświetleniu. Przycisk wyposażony jest w jeden styk normalnie zamknięty (1 NC) – nie przewidziano modułu LED.
• Jaki stopień ochrony ma kaseta PKS-4W02? Specyfikacja techniczna nie określa stopnia ochrony. W środowiskach przemysłowych zaleca się montaż w obudowie z odpowiednim IP (np. IP65) zgodnie z wymaganiami aplikacji.
• Czy styki oznaczone jako NO/2 to styki pomocnicze? Tak, NO/2 to dodatkowy styk normalnie otwarty – łącznie każdy z przycisków PKS-1401-R03 i PKS-1401-R04 posiada dwa niezależne styki NO (1 NO + 1 NO/2), które mogą być używane np. do sygnalizacji lub sterowania drugim obwodem.
