Kaseta sterownicza kompletna 3-otworowa z napięciem B,2KLZ/C,2KLZ/C, 2 dławnice M20 | ST22K3\25-2 Spamel

Opis i Kluczowe Cechy

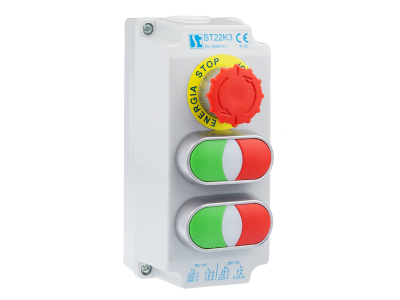

Kaseta sterownicza ST22K3\25-2 to kompletny zestaw 3-otworowy z serii ST22/SP22, wyposażony w dwa przyciski sterownicze 2KLZ/C oraz dwie dławnice M20. Przeznaczona jest do załączania i rozłączania prądów o natężeniu do 2,5 A, a także do sygnalizacji świetlnej i dźwiękowej w pulpitach maszyn oraz szafach sterowniczych. Budowa członowa ułatwia tworzenie różnych wariantów funkcjonalnych oraz późniejszą modyfikację obwodów sterowniczych. Kaseta kompatybilna jest ze znormalizowanymi otworami montażowymi o średnicy 22,3 mm.

• Prąd łączeniowy do 2,5 A: Umożliwia bezpieczne sterowanie obwodami pomocniczymi, sygnalizacyjnymi i sterowniczymi bez ryzyka przegrzania styków przy zachowaniu rezerwy obciążalności.
• Budowa członowa (seria ST22/SP22): Pozwala na elastyczne konfigurowanie zestawu – wymianę przycisków, lampek czy modułów stykowych bez konieczności demontażu całej kasety.
• Dławnice M20 w zestawie: Zapewniają łatwe i szczelne wprowadzenie przewodów, chroniąc wnętrze kasety przed pyłem i wilgocią (przy odpowiednim uszczelnieniu).
• Trzy otwory montażowe Ø 22,3 mm: Umożliwiają montaż standardowych przycisków i lampek sterowniczych zgodnych z wymiarami DIN, co upraszcza integrację z istniejącymi elementami.
• Kompletna kaseta – gotowa do instalacji: Oszczędza czas projektanta i instalatora, eliminując konieczność kompletowania poszczególnych elementów osobno.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz dyrektywami Unii Europejskiej. Posiada oznakowanie CE, co potwierdza zgodność z wymaganiami w zakresie kompatybilności elektromagnetycznej i niskiego napięcia. Przy montażu należy kierować się dokumentacją techniczną producenta oraz przepisami krajowymi.

Zastosowanie

Kaseta ST22K3\25-2 znajduje zastosowanie wszędzie tam, gdzie potrzebny jest kompaktowy panel sterowania z przyciskami i sygnalizacją – zarówno w przemyśle, jak i w automatyce budynkowej.

• Sterowanie maszynami i urządzeniami w szafach sterowniczych (załączanie/wyłączanie, sygnalizacja stanu).
• Impulsowe sterowanie stycznikami, przekaźnikami oraz wejściami PLC w obwodach pomocniczych.
• Sygnalizacja świetlna i dźwiękowa w pulpitach operatorskich oraz panelach HMI.
• Rozdzielnice i tablice sterownicze w instalacjach przemysłowych oraz w budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż kasety oraz podłączanie przewodów może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Kasetę należy zabudować w otworze o średnicy 22,3 mm (dla przycisków/lampek) i zamocować za pomocą dołączonych elementów. Dławnice M20 dokręcaj momentem zgodnym z zaleceniami producenta, aby zapewnić odpowiednią szczelność. Przekroje przewodów dobierz do obciążenia prądowego (max 2,5 A) oraz warunków środowiskowych.

FAQ

• Czy kaseta jest wyposażona w podświetlane przyciski? W standardowym zestawie ST22K3\25-2 znajdują się dwa przyciski 2KLZ/C. Aby uzyskać podświetlenie, należy zastosować lampki sygnalizacyjne z serii ST22/SP22 – kaseta umożliwia ich montaż w wolnych otworach (po ewentualnej wymianie elementów).
• Jaki stopień ochrony ma kaseta? Producent nie podaje konkretnego stopnia IP w dokumentacji. W warunkach typowej pracy w szafie sterowniczej (środowisko suche) stosuje się standardowy stopień IP20 dla wnętrza rozdzielnicy. W przypadku montażu w trudniejszych warunkach należy zastosować dodatkowe uszczelnienie dławnic i obudowy zewnętrznej.
• Czy kaseta jest kompatybilna z modułami przycisków innych producentów? Kaseta została zaprojektowana dla elementów serii ST22/SP22 o otworze Ø 22,3 mm (zgodnym z DIN). Przyciski innych producentów o tej samej średnicy montażowej mogą być fizycznie pasować, ale gwarancję poprawnego działania i bezpieczeństwa zapewnia wyłącznie stosowanie oryginalnych komponentów tej serii.
