Kaseta sterownicza kompletna 3-otworowa z napędem LC,KC,KZ, 1 dławnica M20 | ST22K3\05-1 Spamel

Opis i Kluczowe Cechy

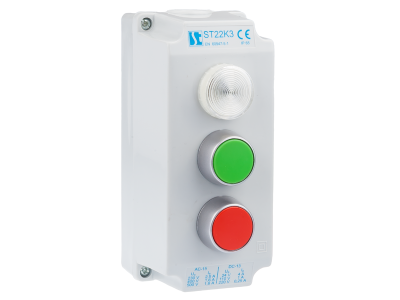

Kaseta sterownicza kompletna o symbolu ST22K3\05-1 z serii ST22 to gotowe rozwiązanie do zabudowy w szafach sterowniczych i pulpitach maszyn. Wyposażona w trzy otwory montażowe o średnicy 22,3 mm, dławnicę M20 oraz możliwość współpracy z napędami LC, KC i KZ, zapewnia elastyczność w tworzeniu obwodów sterowania i sygnalizacji. Brak konieczności kompletowania poszczególnych elementów skraca czas instalacji i minimalizuje ryzyko błędów montażowych.

• Trzy otwory montażowe 22,3 mm: umożliwiają szybki montaż przycisków, lampek sygnalizacyjnych i przełączników zgodnych z normami DIN, co ułatwia tworzenie zróżnicowanych układów sterowniczych.
• Dławnica M20: zapewnia bezpieczne i szczelne wprowadzenie przewodów do wnętrza kasety, chroniąc połączenia przed uszkodzeniami mechanicznymi i wpływem środowiska.
• Kompatybilność z napędami LC, KC, KZ: rozszerza funkcjonalność kasety o zdalne załączanie, rozłączanie i sygnalizację w obwodach sterowniczych, co zwiększa uniwersalność zastosowań.
• Budowa członowa serii ST22 i SP22: kaseta została zaprojektowana do współpracy z elementami o budowie członowej, co ułatwia modyfikacje istniejących układów oraz tworzenie dowolnych konfiguracji funkcjonalnych.
• Prąd znamionowy do 2,5 A: w zależności od zastosowanych przycisków i lampek umożliwia bezpieczną pracę w obwodach sterowania i sygnalizacji w typowych aplikacjach przemysłowych.

Zgodność z Normami

Kasety sterownicze z serii ST22 spełniają wymagania dyrektyw Unii Europejskiej i posiadają certyfikat CE. Zostały zaprojektowane zgodnie z europejskimi normami dla aparatury sterowniczej, co gwarantuje bezpieczeństwo użytkowania oraz niezawodność w warunkach przemysłowych. W przypadku konkretnych wymagań normatywnych należy sprawdzić parametry zastosowanych elementów (przycisków, lampek) zgodnie z ich dokumentacją techniczną.

Zastosowanie

Kaseta ST22K3\05-1 znajduje zastosowanie wszędzie tam, gdzie wymagane jest skompaktowane i estetyczne rozmieszczenie elementów sterowania i sygnalizacji. Sprawdza się w szafach sterowniczych, pulpitach maszyn oraz rozdzielnicach przemysłowych.

• Sterowanie i sygnalizacja w maszynach produkcyjnych – załączanie, rozłączanie oraz sygnalizacja stanów pracy.
• Budowa pulpitów operatorskich w przemyśle – integracja przycisków, lampek i przełączników w jednej kasecie.
• Systemy sygnalizacji alarmowej i ostrzegawczej – montaż lampek sygnalizacyjnych i przycisków zatrzymania awaryjnego.
• Modernizacja istniejących obwodów sterowniczych – dzięki budowie członowej łatwa wymiana lub rozbudowa funkcji.

Wskazówki Montażowe

Montaż kasety oraz wszystkich elementów sterowniczych powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Kaseta przeznaczona jest do wbudowania w otwór o średnicy 22,3 mm – użyj odpowiednich narzędzi i dołączonych elementów mocujących. Przekrój przewodów dobierz do prądu obciążenia zgodnie z normami. Moment dokręcania połączeń śrubowych stosuj zgodnie z zaleceniami producenta dławnicy i zacisków. Dławnicę M20 dokręć z siłą zapewniającą szczelność bez uszkodzenia kabla.

FAQ

• Czy kasetę można wyposażyć w przyciski z podświetleniem LED? Tak, kaseta posiada trzy otwory montażowe 22,3 mm, które są zgodne z typowymi przyciskami sterowniczymi serii ST22 i SP22, w tym wariantami z diodą LED. Dobór konkretnego elementu należy sprawdzić w karcie katalogowej producenta.
• Jaki stopień ochrony zapewnia sama kaseta? W danych katalogowych nie podano stopnia ochrony dla samej kasety. W standardowych warunkach pracy w szafie sterowniczej (IP20 dla aparatury wewnętrznej) kaseta nie wymaga dodatkowego uszczelnienia. W przypadku pracy w środowisku o podwyższonej wilgotności lub zapyleniu należy zastosować uszczelnienia dławnicy i elementów sterowniczych.
• Czy można użyć napędów innych niż LC, KC, KZ? Nie. Kaseta ST22K3\05-1 jest dedykowana wyłącznie do współpracy z napędami serii LC, KC i KZ. Stosowanie innych typów napędów może skutkować brakiem kompatybilności mechanicznej i funkcjonalnej, a także utratą gwarancji.
