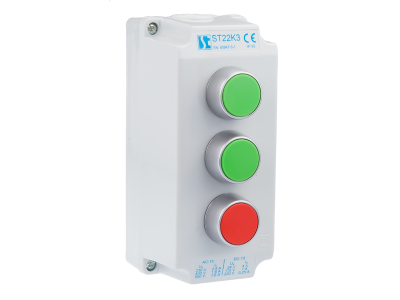

Kaseta sterownicza kompletna 3-otworowa z napędem KZ, KZ ,KC, 1 dławnica M20 | ST22K3\01-1 Spamel

Opis i Kluczowe Cechy

Kaseta sterownicza kompletna 3‑otworowa ST22K3\01-1 przeznaczona jest do montażu przycisków sterowniczych i lampek sygnalizacyjnych w pulpitach maszyn oraz szafach sterowniczych. Wyposażona w trzy znormalizowane otwory montażowe o średnicy 22,3 mm oraz jedną dławnicę kablową M20, ułatwia szybkie i uporządkowane prowadzenie przewodów. Dzięki budowie członowej serii ST22/SP22 możliwa jest elastyczna konfiguracja funkcji sterowniczych i sygnalizacyjnych.

• Trzy otwory montażowe 22,3 mm: Umożliwiają instalację standardowych przycisków i lampek sygnalizacyjnych serii ST22/SP22 zgodnych z wymiarami branżowymi.
• Dławnica M20: Zapewnia szczelne wprowadzenie i mocowanie przewodów, zwiększając bezpieczeństwo i estetykę połączeń.
• Budowa członowa (seria ST22/SP22): Pozwala na łatwe tworzenie wariantów funkcjonalnych oraz późniejszą rozbudowę lub zmianę konfiguracji obwodów sterowniczych.
• Kompletna kaseta z napędami KZ, KZ, KC: Zawiera trzy fabrycznie zamontowane napędy sterownicze, gotowe do podłączenia w systemie sterowania (szczegółowe parametry poszczególnych napędów znajdują się w ich kartach katalogowych).
• Przeznaczona do szaf sterowniczych i pulpitów maszyn: Konstrukcja odporna na warunki normalnej pracy w rozdzielnicach i na stanowiskach operatorskich.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnymi wymaganiami europejskich norm bezpieczeństwa oraz standardem DIN dla aparatury sterowniczej. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Dokładne numery norm dla poszczególnych elementów (napędów) znajdują się w dokumentacji technicznej konkretnych przycisków i lampek serii ST22/SP22.

Zastosowanie

Kaseta sterownicza ST22K3\01-1 sprawdza się wszędzie tam, gdzie wymagane jest scentralizowane sterowanie maszynami lub liniami produkcyjnymi. Trzy otwory umożliwiają realizację podstawowych funkcji start/stop oraz sygnalizacji.

• Sterowanie odbiornikami (silniki, napędy, zawory) w obwodach pomocniczych i sterowniczych.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub sterowników PLC w szafach automatyki.
• Sygnalizacja optyczna i akustyczna (w połączeniu z lampkami sygnalizacyjnymi serii SP22).
• Pulpity operatorskie maszyn, linii montażowych oraz urządzeń przemysłowych.

Wskazówki Montażowe

Montaż kasety oraz podłączenie przewodów powinno być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Kasetę mocuje się w wycięciu panelu lub szafy – otwory montażowe dostosowane są do średnicy 22,3 mm. Dławnicę M20 należy dokręcić zgodnie z zaleceniami producenta (moment dokręcania podany w dokumentacji). Przekrój przewodów dobierz do spodziewanego obciążenia oraz do parametrów zastosowanych napędów (szczegóły w kartach katalogowych napędów). Po zamontowaniu wszystkich elementów wykonaj próbę działania bez obciążenia.

FAQ

• Czy kaseta ST22K3\01-1 jest wyposażona w podświetlane przyciski? Nazwa produktu wskazuje na napędy typów KZ, KZ, KC. Dostępność podświetlenia zależy od konkretnego modelu napędu – w standardowych napędach serii ST22 istnieje wariant z diodą LED. Prosimy o sprawdzenie specyfikacji wybranych przycisków lub kontakt z doradcą technicznym.
• Jaki jest stopień ochrony kasety? W dostarczonych danych nie podano konkretnej klasy IP. Dla aparatury montowanej wewnątrz szaf sterowniczych typowy stopień ochrony wynosi IP20, jednak ostateczna wartość zależy od zastosowanych elementów i uszczelnień. Zalecamy zamontowanie kasety w suchym, czystym pomieszczeniu.
• Jaki tryb pracy styków mają zamontowane napędy (NO/NC)? Typy napędów KZ i KC mogą występować w różnych konfiguracjach styków (np. 1NO, 1NC, 1NO+1NC). Dokładny schemat połączeń oraz tryb pracy znajduje się na oznaczeniach samych napędów lub w ich indywidualnej dokumentacji technicznej.
