Kaseta sterownicza kompletna 1-otworowa z przyciskiem B, 1 przepust M20 | SP22K1\05-1 Spamel

Opis i Kluczowe Cechy

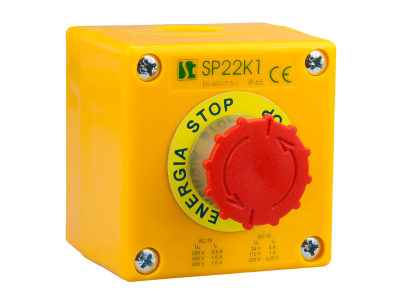

Kaseta sterownicza kompletna SP22K1\05-1 od renomowanego polskiego producenta SPAMEL to profesjonalne rozwiązanie dedykowane do zaawansowanych systemów automatyki i sterowania. Urządzenie zostało zaprojektowane z myślą o pracy w trudnych warunkach przemysłowych, umożliwiając precyzyjne załączanie oraz rozłączanie prądów o natężeniu znamionowym do 2,5 A. Kluczowym atutem serii SP22 jest jej modułowa, członowa budowa. Taka konstrukcja pozwala na wyjątkową elastyczność – użytkownik może w łatwy sposób konfigurować warianty funkcjonalne lub dokonywać szybkich modyfikacji w istniejących już obwodach sterowniczych bez konieczności wymiany całej obudowy.

• Kompletny zestaw: Produkt dostarczany jest jako gotowy do montażu wyrób, zawierający kasetę 1-otworową oraz zintegrowany przycisk typu B.
• Standard montażowy: Przyciski są przystosowane do montażu w znormalizowanych otworach o średnicy 22,3 mm, co zapewnia pełną kompatybilność z rynkowymi standardami osprzętu sterowniczego.
• Przepust kablowy: Kaseta wyposażona jest w jeden fabryczny przepust pod dławnicę M20, co gwarantuje szczelne i bezpieczne wprowadzenie przewodów sterowniczych.
• Trwałość mechaniczna: Wysoka jakość użytych materiałów zapewnia długą żywotność styków nawet przy częstym cyklu pracy w pulpitach maszynowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Kasety serii SP22 spełniają wymagania dotyczące aparatury sterowniczej niskiego napięcia, co potwierdza ich niezawodność w aplikacjach przemysłowych. Zastosowanie znormalizowanego otworu 22,3 mm jest zgodne z międzynarodowymi wytycznymi dla elementów sterowniczych i sygnalizacyjnych, co ułatwia projektowanie szaf sterowniczych zgodnie z dokumentacją techniczną i normami bezpieczeństwa maszynowego.

Zastosowanie

Kaseta sterownicza SPAMEL znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest niezawodna kontrola nad procesami technologicznymi. Idealnie sprawdza się w:

• Pulpitach sterowniczych maszyn: Jako element startowy, zatrzymujący lub funkcyjny w liniach produkcyjnych.
• Szafach rozdzielczych i sterowniczych: Do lokalnego sterowania napędami, oświetleniem lub systemami wentylacji.
• Systemach sygnalizacji: Dzięki możliwości rozbudowy o lampki sygnalizacyjne (budowa członowa), kaseta może pełnić funkcję informacyjną o stanie pracy urządzenia.
• Przemysłowych układach automatyki: Gdzie wymagane jest operowanie prądami sterowniczymi do 2,5 A.

Wskazówki Montażowe

Instalacja kasety SP22K1\05-1 powinna być przeprowadzona przez wykwalifikowany personel techniczny. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Przygotowanie otworu: Należy upewnić się, że otwór montażowy ma średnicę 22,3 mm, co zapobiegnie luzom i zapewni odpowiedni stopień ochrony.
• Podłączenie przewodów: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów, aby zapewnić optymalny styk i uniknąć przegrzewania się zacisków przy prądzie 2,5 A.
• Dławnica M20: Aby zachować szczelność obudowy, należy zastosować odpowiednią dławnicę kablową M20 dopasowaną do średnicy zewnętrznej użytego kabla.
• Moment dokręcania: Należy zachować odpowiedni moment dokręcania śrub zaciskowych, aby nie uszkodzić gwintów, jednocześnie gwarantując trwałość połączenia elektrycznego.

FAQ

• Czy kasetę można rozbudować o dodatkowe styki? Tak, dzięki budowie członowej serii SP22, istnieje możliwość modyfikacji elementów funkcjonalnych przycisku, co pozwala na dostosowanie konfiguracji styków do specyficznych potrzeb projektu.
• Jaki jest maksymalny prąd pracy dla tej kasety? Urządzenie jest przystosowane do bezpiecznego załączania i rozłączania prądów o natężeniu do 2,5 A.
• Czy produkt zawiera dławnicę w zestawie? Kaseta posiada otwór pod przepust M20, natomiast dławnicę należy dobrać oddzielnie w zależności od grubości stosowanego przewodu.
• Czy przycisk pasuje do standardowych otworów w szafach sterowniczych? Tak, przycisk jest dedykowany do znormalizowanych otworów o średnicy 22,3 mm, co jest standardem w większości prefabrykowanych obudów i pulpitów.
