Kaseta sterownicza kompletna 1-otworowa z napędem KZ, 1 dławnica M20 | ST22K1\01-1 Spamel

Opis i Kluczowe Cechy

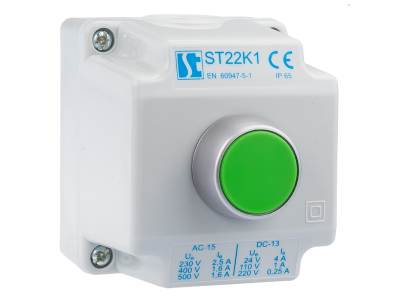

Kaseta sterownicza kompletna 1-otworowa z napędem KZ (symbol ST22K1\01-1) to gotowy element systemu przycisków sterowniczych serii ST22, przeznaczony do montażu w pulpitach maszyn, szafach sterowniczych oraz panelach operatorskich. Przystosowana do prądów łączeniowych do 2,5 A, wyposażona w dławicę kablową M20 oraz znormalizowany otwór montażowy o średnicy 22,3 mm. Budowa członowa umożliwia łatwą konfigurację i modyfikację funkcji bez konieczności wymiany całego urządzenia.

• Prąd łączeniowy do 2,5 A: Zapewnia bezpieczne załączanie i rozłączanie obwodów sterowniczych w aplikacjach niskoprądowych, bez ryzyka przegrzania styków.
• Otwór montażowy 22,3 mm: Zgodny z międzynarodowym standardem, umożliwia szybki i uniwersalny montaż w typowych panelach i puszkach.
• Dławnica M20: Ułatwia szczelne wprowadzenie przewodu sterowniczego, chroniąc wnętrze kasety przed kurzem i wilgocią.
• Budowa członowa: Pozwala na elastyczne tworzenie wariantów funkcjonalnych (np. dodanie lampki sygnalizacyjnej lub zmiana napędu) bez ingerencji w okablowanie.
• Napęd KZ: Mechanizm zapewniający wyraźny skok i pewne łączenie styków, co zwiększa precyzję sterowania.

Zgodność z Normami

Produkt spełnia wymagania europejskich dyrektyw bezpieczeństwa oraz posiada oznaczenie CE. Zaprojektowany zgodnie z ogólnymi standardami branżowymi dla aparatury sterowniczej montowanej w panelach. W celu uzyskania szczegółowych informacji o zgodności z konkretnymi normami (np. EN 60947-5-1) zalecamy sprawdzenie pełnej dokumentacji technicznej producenta.

Zastosowanie

Kaseta sterownicza z napędem KZ znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne, ręczne sterowanie maszynami i urządzeniami w warunkach przemysłowych. Idealna do systemów sygnalizacji i sterowania w szafach rozdzielczych oraz pulpitach operatorskich.

• Sterowanie załączaniem i wyłączaniem odbiorników w obwodach sterowniczych o prądzie do 2,5 A.
• Wysyłanie impulsów do styczników, przekaźników lub sterowników PLC w systemach automatyki.
• Sygnalizacja stanów pracy (w połączeniu z lampkami sygnalizacyjnymi serii ST22/SP22).
• Obsługa przycisków awaryjnego zatrzymania w pulpitach maszyn – po odpowiednim skonfigurowaniu napędu.

Wskazówki Montażowe

Montaż kasety sterowniczej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Włóż kasetę w przygotowany otwór o średnicy 22,3 mm i zamocuj za pomocą dołączonego pierścienia lub nakrętki. Dokręć dławicę M20 z momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do prądu obciążenia (max. 2,5 A). Po zamontowaniu sprawdź poprawność działania styku.

FAQ

• Jaki jest stopień ochrony (IP) kasety? W dostarczonych danych nie określono stopnia ochrony. Standardowo kasety panelowe oferują IP20, ale w zależności od uszczelnienia dławicy i sposobu montażu może być wyższy. Zalecamy sprawdzenie dokumentacji technicznej.
• Czy mogę użyć tej kasety z lampką sygnalizacyjną? Tak, seria ST22/SP22 oparta jest na budowie członowej – możesz do tej kasety dokupić odpowiedni moduł lampki (np. z serii SP22) i zamontować w tym samym otworze, tworząc kompletny przycisk podświetlany.
• Jaki prąd maksymalny może płynąć przez styki napędu KZ? Prąd łączeniowy znamionowy wynosi do 2,5 A. Nie przekraczaj tej wartości – może to spowodować uszkodzenie styków lub zagrożenie pożarowe.
