Kaseta sterownicza kompletna 1-otworowa, z napędem DC i osłonką i 1 przepust M20 | SP22K1\25-1 Spamel

Opis i Kluczowe Cechy

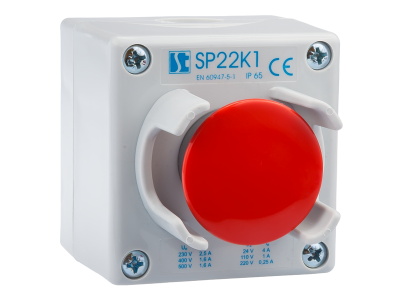

Kaseta sterownicza kompletna SP22K1\25-1 to gotowy moduł 1-otworowy wyposażony w napęd DC, osłonkę oraz jeden przepust kablowy M20. Przeznaczona do współpracy z przyciskami i lampkami sygnalizacyjnymi serii SP22 o średnicy otworu 22,3 mm. Dzięki budowie członowej umożliwia szybkie tworzenie konfiguracji funkcyjnych – oszczędza czas instalatora i zwiększa elastyczność w projektowaniu układów sterowania.

• Prąd łączeniowy do 2,5 A: bezpieczne załączanie i rozłączanie obwodów sterowniczych o umiarkowanym obciążeniu – odpowiednie do sygnalizacji, impulsów przekaźnikowych i sterowania w maszynach.
• Wbudowany napęd DC: umożliwia zdalne lub automatyczne sterowanie elementami wykonawczymi – zwiększa funkcjonalność pulpitu bez konieczności stosowania dodatkowych modułów.
• 1 przepust M20: ułatwia prowadzenie i uszczelnienie przewodów, podnosi estetykę i szczelność instalacji.
• Osłonka ochronna: zabezpiecza elementy wnętrza kasety przed przypadkowym dotykiem i zabrudzeniem – podnosi bezpieczeństwo użytkowania w warunkach przemysłowych.
• Kompatybilność z przyciskami serii SP22: pasuje do znormalizowanych otworów 22,3 mm w pulpitach, szafach sterowniczych i korpusach maszyn – uniwersalne zastosowanie w automatyce.

Zgodność z Normami

Kaseta sterownicza SP22K1\25-1 została zaprojektowana zgodnie z wymaganiami europejskich norm dotyczących niskonapięciowej aparatury sterowniczej. Posiada certyfikację CE, co potwierdza zgodność z obowiązującymi przepisami bezpieczeństwa. Montaż i eksploatacja powinny odbywać się w warunkach zapewniających ochronę przed wilgocią i zanieczyszczeniami, typowych dla instalacji w rozdzielnicach i szafach sterowniczych.

Zastosowanie

Kaseta sterownicza SP22K1\25-1 sprawdza się wszędzie tam, gdzie potrzebna jest kompaktowa, gotowa do montażu jednostka sterująca z napędem DC. Idealnie nadaje się do budowy pulpitów operatorskich, szaf sterowniczych i lokalnych układów automatyki.

• Sterowanie siłownikami i zaworami w maszynach przemysłowych – napęd DC umożliwia precyzyjne pozycjonowanie.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC w rozdzielnicach.
• Sygnalizacja optyczna i akustyczna w pulpitach operatorskich (w połączeniu z lampkami SP22).
• Automatyka budynkowa – np. do zdalnego otwierania drzwi, rolet lub bram.

Wskazówki Montażowe

Montaż kasety i podłączenie przewodów może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Kasetę należy wbudować w znormalizowany otwór o średnicy 22,3 mm w płycie pulpitu lub szafy. Dokręcaj elementy mocujące zgodnie z dokumentacją producenta – unikaj nadmiernej siły mogącej uszkodzić obudowę. Przekrój przewodów dobierz do prądu obciążenia (maks. 2,5 A). Przepust M20 wykorzystaj do ekranowanego wprowadzenia kabla, zapewniając odpowiedni stopień ochrony przed pyłem i wilgocią.

FAQ

• Czy kaseta posiada podświetlenie LED? Kaseta SP22K1\25-1 nie ma wbudowanego podświetlenia, ale jest przystosowana do montażu przycisków i lampek sygnalizacyjnych serii SP22, które mogą być wyposażone w oprawki LED. Obsługa podświetlenia zależy od wybranego elementu funkcyjnego.
• Jaki jest stopień ochrony (IP) kasety? Producent nie podaje konkretnej wartości IP dla tego modelu. W typowych warunkach pracy wewnątrz szafy sterowniczej stosuje się ochronę IP20. Po zainstalowaniu w pulpicie rzeczywisty stopień ochrony zależy od szczelności całej płyty i uszczelnień przepustu M20.
• Czy kaseta zawiera styk pomocniczy lub łącznik mechaniczny? Nie – kaseta SP22K1\25-1 jest obudową montażową z wbudowanym napędem DC. Nie posiada własnego styku przełączającego. Funkcje łączeniowe realizują przyciski sterownicze lub lampki SP22 instalowane w otworze 22,3 mm.
