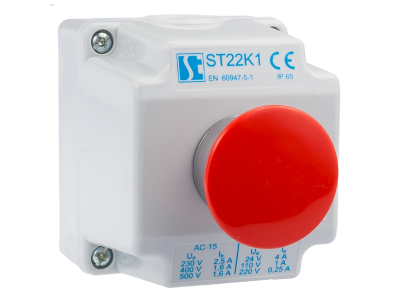

Kaseta sterownicza kompletna 1-otworowa, z napędem DC i 2 dławicami M20 | ST22K1\04-2 Spamel

Opis i Kluczowe Cechy

Kaseta sterownicza kompletna 1-otworowa ST22K1\04-2 z serii ST22, wyposażona w napęd DC oraz dwie dławice M20. Przeznaczona do załączania i rozłączania prądów do 2,5 A, sygnalizacji świetlnej i dźwiękowej w pulpitach maszyn i szafach sterowniczych. Kompaktowa budowa członowa ułatwia montaż i modyfikacje istniejących obwodów sterowniczych.

• Prąd znamionowy do 2,5 A: Zapewnia bezpieczną pracę w obwodach sterowniczych o umiarkowanym obciążeniu, bez ryzyka przegrzania styków.
• Napęd DC: Przystosowana do obwodów prądu stałego – idealna do sterowania stycznikami i przekaźnikami w instalacjach DC.
• 2 dławice M20: Umożliwiają łatwe wprowadzenie i zabezpieczenie przewodów o odpowiednim przekroju, zapewniając odciążenie i szczelność połączeń.
• Otwór montażowy 22,3 mm: Zgodny ze standardem DIN, umożliwia szybki montaż w standardowych otworach pulpitu lub szafy.
• Budowa członowa: Ułatwia tworzenie wariantów funkcjonalnych oraz modyfikację konfiguracji bez konieczności wymiany całej kasety.

Zgodność z Normami

Produkt jest zgodny z wymaganiami norm europejskich oraz posiada oznaczenie CE. Spełnia standardy obowiązujące dla aparatury sterowniczej w przemyśle.

Zastosowanie

Kaseta ST22K1\04-2 znajduje zastosowanie w szerokim zakresie aplikacji sterowniczych i sygnalizacyjnych w środowiskach przemysłowych i automatyce budynkowej.

• Sterowanie załączaniem i wyłączaniem odbiorników w maszynach i urządzeniach.
• Wysyłanie impulsów do styczników, przekaźników lub układów PLC w obwodach prądu stałego.
• Sygnalizacja świetlna lub dźwiękowa stanów pracy w szafach sterowniczych i pulpitach operatorskich.
• Automatyka budynkowa – sterowanie oświetleniem, napędami rolet, bram, itp. w systemach niskonapięciowych.

Wskazówki Montażowe

Montaż powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Kasetę montuje się w otworze o średnicy 22,3 mm (zgodnym z DIN) lub na szynie TH35 przy użyciu odpowiedniego adaptera (jeśli dotyczy). Dławice M20 zabezpiecz przewody przed wyrwaniem. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta i obowiązującymi normami.

FAQ

• Czy kaseta ST22K1\04-2 posiada podświetlenie LED? W specyfikacji nie przewidziano podświetlenia – w razie potrzeby sygnalizacji świetlnej można zastosować osobną lampkę sygnalizacyjną z serii SP22.
• Jaki jest stopień ochrony kasety? Standardowo dla aparatury modułowej montowanej wewnątrz rozdzielnic i pulpitów przyjmuje się stopień ochrony IP20 (ochrona przed ciałami stałymi >12 mm, brak ochrony przed wodą).
• Jaki jest tryb pracy styków (NO/NC)? Konfiguracja styków zależy od wersji kasety – w modelu ST22K1\04-2 może być zastosowany styk normalnie otwarty (NO) lub normalnie zamknięty (NC) – szczegółowe informacje znajdują się w dokumentacji produktu.
