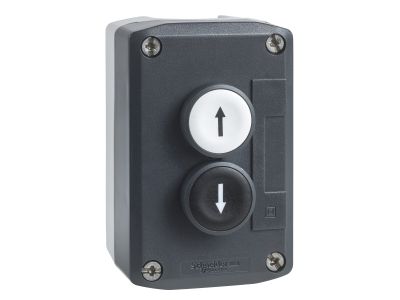

Kaseta sterownicza ciemnoszara, przyciski biały i czarny, powr sprężynowo Fi-22mm, Harmony XAL | XALD222H7 Schneider Electric

Opis i Kluczowe Cechy

Kaseta sterownicza Harmony XAL (symbol XALD222H7) to kompaktowe rozwiązanie do zdalnego sterowania i sygnalizacji w maszynach oraz instalacjach przemysłowych. Wykonana w ciemnoszarej obudowie, wyposażona w dwa przyciski sterownicze – biały i czarny – z powrotem sprężynowym (monostabilne). Standardowe otwory Fi-22mm umożliwiają łatwy montaż dodatkowych elementów sterowniczych w ramach serii Harmony XAL.

• Dwa przyciski (biały i czarny): Możliwość logicznego rozróżnienia funkcji – biały typowo do załączania, czarny do wyłączania – co ułatwia obsługę i redukuje ryzyko pomyłek.
• Powrót sprężynowy (monostabilny): Przyciski automatycznie wracają do pozycji spoczynkowej po zwolnieniu – idealne do impulsowego sterowania stycznikami, przekaźnikami lub sygnalizacją.
• Otwory Fi-22mm (standard DIN/EN): Pasują do większości elementów 22mm serii Harmony – łatwa rozbudowa i personalizacja panelu sterowania.
• Kompaktowa kaseta ciemnoszara: Zajmuje mało miejsca w szafie sterowniczej, a estetyczny wygląd pasuje do nowoczesnych rozdzielnic i pulpitów operatorskich.
• Seria Harmony XAL firmy Schneider Electric: Sprawdzona jakość i kompatybilność z szeroką gamą osprzętu modułowego w rozdzielnicach na szynie TH35.

Zgodność z Normami

Produkt przeznaczony do montażu w instalacjach zgodnych z obowiązującymi normami europejskimi i posiada deklarację zgodności CE. Zaprojektowany i wyprodukowany w standardzie DIN, gwarantującym kompatybilność mechaniczną i elektryczną z aparaturą modułową.

Zastosowanie

Kaseta sterownicza XALD222H7 sprawdza się wszędzie tam, gdzie potrzebne jest proste, lokalne sterowanie urządzeniami – od linii produkcyjnych po systemy automatyki budynkowej.

• Sterowanie włącz/wyłącz silników, wentylatorów lub pomp za pomocą impulsów do styczników.
• Sygnalizacja i przywołanie operatora w maszynach przemysłowych.
• Element paneli operatorskich w rozdzielnicach i szafach sterowniczych (montaż na szynie DIN lub w płycie czołowej).
• Sterowanie oświetleniem w strefach przemysłowych i magazynach (w obwodach 230 V lub 24 V DC, w zależności od użytego modułu stykowego).

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu zasilania. Kaseta przystosowana do mocowania na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej (otwory montażowe). Przed podłączeniem przewodów należy sprawdzić zgodność przekroju żył z obciążeniem prądowym oraz zalecany moment dokręcania zacisków zgodnie z dokumentacją producenta.

FAQ

• Czy przyciski są podświetlane? Nie – w standardowym wykonaniu XALD222H7 przyciski są bez podświetlenia. Aby uzyskać sygnalizację świetlną, należy zastosować osobny moduł z lampką lub przycisk z diodą LED (np. ZB5AV z odpowiednią głowicą).
• Jaki stopień ochrony ma kaseta? Producent nie podaje konkretnej wartości IP w dostarczonych danych. W typowych warunkach pracy wewnątrz rozdzielnicy należy przyjąć ochronę IP20 dla części stykowych, a sama obudowa może zapewnić wyższy stopień (IP54) – zalecamy sprawdzenie karty katalogowej przed montażem w środowisku wilgotnym lub zapylonym.
• Czy styki są zwierne czy rozwierne? Przyciski w tej kasecie mają powrót sprężynowy (monostabilny) – nie są ze stykiem mechanicznym w samej kasecie. Typ styku (NO/NC) zależy od zainstalowanego modułu styku (np. ZB5AZ). Kaseta dostarczana jest bez modułu – należy go dobrać osobno.
