Kaseta sterownicza 6 przyciski standardowe i 1 awaryjny 6X(1NC+1NO)/1NC Harmony XAC | XACA6813 Schneider Electric

Opis i Kluczowe Cechy

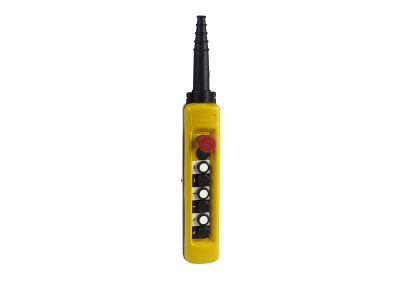

Kaseta sterownicza Schneider Electric Harmony XAC XACA6813 to kompletne rozwiązanie do zdalnego sterowania maszynami i suwnicami. Wyposażona w 6 standardowych przycisków (każdy z zestawem 1NO+1NC) oraz jeden przycisk awaryjnego zatrzymania (1NC), zapewnia pełną kontrolę nad kierunkami ruchu i bezpieczeństwem. Dzięki stopniowi ochrony IP65 urządzenie jest odporne na pył i strugi wody, co gwarantuje niezawodność w wymagających warunkach przemysłowych. Oznaczenia przycisków (podnieś/opuść, lewy/prawy, w przód/w tył) ułatwiają intuicyjną obsługę.

• 6 przycisków standardowych (1NO+1NC) + 1 awaryjny (1NC): Każdy przycisk oferuje jeden styk normalnie otwarty i jeden normalnie zamknięty, co umożliwia elastyczne konfigurowanie obwodów sterowania – od załączania silników po sygnalizację stanu.
• Stopień ochrony IP65: Obudowa szczelna na pył i wodę (strugi) chroni elementy wewnętrzne przed wilgocią, zanieczyszczeniami i przypadkowym zachlapaniem, zapewniając długą żywotność w trudnych warunkach.
• Szeroki zakres temperatur pracy od -40°C do 70°C: Kaseta może być stosowana zarówno w chłodniach, jak i w gorących halach produkcyjnych, bez ryzyka uszkodzenia elektroniki.
• Zaciski śrubowe: Pewne i trwałe połączenie przewodów – upraszcza montaż i gwarantuje niską rezystancję styków nawet przy intensywnym użytkowaniu.
• Kompatybilność z serią XB5: Możliwość rozbudowy o dodatkowe przyciski, lampki kontrolne, przełączniki wyboru i joysticki – dostosujesz kasetę do konkretnych potrzeb aplikacji.

Zgodność z Normami

Kaseta sterownicza Harmony XAC XACA6813 spełnia wymagania międzynarodowych norm i certyfikatów, w tym certyfikację morską oraz stopnie ochrony IP66, IP67, IP69, IP69K i Typ 4X (wg danych producenta). Produkt posiada oznakowanie CE i jest zgodny z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa maszyn i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki 6 przyciskom kierunkowym i przyciskowi awaryjnemu kaseta XACA6813 doskonale sprawdza się w aplikacjach wymagających wielokierunkowego sterowania, szczególnie w przemyśle ciężkim i na obiektach ruchomych.

• Sterowanie suwnicami i wciągnikami – wygodna obsługa podnoszenia, opuszczania, przesuwu w lewo/prawo oraz jazdy w przód/tył z priorytetem zatrzymania awaryjnego.
• Kontrola pracy silników wyciągowych i napędów bram – jeden operator może precyzyjnie zarządzać pracą urządzenia z bezpiecznej odległości.
• Obsługa maszyn produkcyjnych (tokarki, prasy, taśmociągi) – przyciski mogą wysyłać impulsy do styczników, przekaźników lub wejść PLC, realizując sekwencje ruchu i blokady.
• Zastosowania w automatykę budynkową (mosty, dźwigi towarowe) – kaseta sprawdzi się wszędzie tam, gdzie potrzebne jest wielokanałowe sterowanie ręczne z funkcją bezpieczeństwa.

Wskazówki Montażowe

Montaż i podłączenie kasety sterowniczej może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Opcjonalny montaż na szynie DIN (TH35) – sprawdź dedykowane akcesoria mocujące. Używaj przewodów o przekroju dobranym do prądu obciążenia (szczegóły w dokumentacji technicznej producenta). Zaciski śrubowe dokręcaj z momentem zgodnym z instrukcją (zwykle 0,5–0,8 Nm). Po montażu sprawdź poprawność działania wszystkich przycisków, w tym funkcji awaryjnego zatrzymania.

FAQ

• Czy kaseta jest przystosowana do pracy w wilgotnych pomieszczeniach? Tak, stopień ochrony IP65 gwarantuje odporność na strugi wody i wilgoć. Ponadto producent deklaruje również zgodność z wyższymi stopniami IP66, IP67, IP69 i IP69K, co pozwala na stosowanie w ekstremalnych warunkach (np. mycie wysokociśnieniowe).
• Ile styków ma każdy przycisk standardowy? Każdy z sześciu przycisków standardowych posiada jeden styk normalnie otwarty (NO) i jeden normalnie zamknięty (NC). Przycisk awaryjny ma jeden styk normalnie zamknięty (NC), co zapewnia bezpieczny obwód wyłączenia.
• Czy można wymienić lub dodać przyciski w tej kasecie? Tak, kaseta jest kompatybilna z elementami serii XB5 (przyciski, lampki, przełączniki wyboru, joysticki). Dzięki temu w łatwy sposób rozbudujesz funkcjonalność bez wymiany całej obudowy.
