Kaseta sterownicza 4 przyciski standardowe i 1 awaryjny 4x(1NC+2NO)/3NC | XACA49141 Schneider Electric

Opis i Kluczowe Cechy

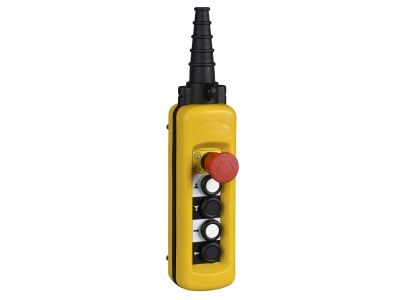

Kaseta sterownicza XACA49141 z rodziny Harmony XAC firmy Schneider Electric to podwieszane stanowisko sterownicze wyposażone w cztery przyciski standardowe oraz jeden przycisk awaryjny. Rozwiązanie zaprojektowane z myślą o bezpośrednim sterowaniu maszynami i urządzeniami przemysłowymi – konfiguracja styków 4x(1NC+2NO) dla przycisków standardowych oraz 3NC dla przycisku awaryjnego zapewnia elastyczność podłączeń i wysoki poziom bezpieczeństwa. Kompaktowa, mobilna konstrukcja ułatwia obsługę w miejscu pracy.

• 4 przyciski standardowe 1NC+2NO: każdy z przycisków oferuje jeden zestyk rozwierny i dwa zwierne – umożliwia realizację zarówno obwodów bezpieczeństwa (NC), jak i sygnalizacji lub sterowania (NO) w jednym elemencie.
• 1 przycisk awaryjny 3NC: potrójny zestyk rozwierny w obwodzie bezpieczeństwa – zwiększa niezawodność wyłączenia awaryjnego zgodnie z wymaganiami fail-safe.
• Podwieszane stanowisko sterownicze: kaseta może być zawieszona lub montowana na wsporniku – sterowanie bezpośrednio przy maszynie, bez konieczności biegania do szafy sterowniczej.
• Rodzina Harmony XAC: sprawdzona konstrukcja z oferty Schneider Electric, dostosowana do wymagających zastosowań przemysłowych – łatwy dobór akcesoriów i części zamiennych.
• Uniwersalna konfiguracja styków: łącznie 7 zestyków NC i 8 NO w jednej kasecie – oszczędność miejsca w rozdzielnicy i skrócenie czasu montażu instalacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikację CE. Zaprojektowany i wyprodukowany zgodnie z obowiązującymi standardami dla przemysłowych urządzeń sterowniczych. Wszelkie prace instalacyjne i eksploatacyjne należy wykonywać zgodnie z dokumentacją techniczną producenta oraz lokalnymi przepisami.

Zastosowanie

Kaseta XACA49141 przeznaczona jest do bezpośredniego sterowania pracą maszyn i urządzeń w środowisku przemysłowym – idealne rozwiązanie tam, gdzie operator potrzebuje stałego dostępu do elementów sterowniczych w bezpośrednim sąsiedztwie procesu technologicznego.

• Sterowanie pracą maszyn produkcyjnych (start/stop, rewers, zmiana parametrów) za pomocą przycisków standardowych.
• Realizacja obwodów bezpieczeństwa z przyciskiem awaryjnym 3NC – wyłączenie zasilania w sytuacji zagrożenia.
• Podawanie impulsów sterujących do styczników, przekaźników lub sterowników PLC – każdy przycisk może pracować w konfiguracji NO lub NC.
• Automatyka budynkowa i linii transportowych – kaseta podwieszana umożliwia obsługę przenośników, suwnic i bram przemysłowych.

Wskazówki Montażowe

Montaż i podłączenie kasety sterowniczej XACA49141 może być wykonywane wyłącznie przez personel posiadający odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie w obwodzie. Przewody przyłączeniowe dobrać zgodnie z obciążalnością prądową styków oraz przekrojem zalecanym w dokumentacji technicznej producenta. Kaseta przeznaczona do montażu na zawiesiu lub wsporniku – stabilne zamocowanie ma wpływ na bezpieczeństwo użytkowania. Momeny dokręcania połączeń śrubowych stosować zgodnie z instrukcją dołączoną do produktu.

FAQ

• Ile przycisków zawiera kaseta XACA49141? Kaseta wyposażona jest w cztery przyciski standardowe (każdy z zestykami 1NC+2NO) oraz jeden przycisk awaryjny (zestyk 3NC) – łącznie pięć elementów sterowniczych w jednej obudowie.
• Jaka jest konfiguracja styków przycisku awaryjnego? Przycisk awaryjny posiada trzy zestyki rozwierne (3NC), co pozwala na realizację redundantnego obwodu wyłączenia bezpieczeństwa zgodnie z zasadą fail-safe.
• Czy kaseta nadaje się do montażu na stałe czy jako urządzenie przenośne? Kaseta XACA49141 to podwieszane stanowisko sterownicze – może być zawieszona na kablu lub zamocowana na wsporniku w pobliżu maszyny. Nie jest przewidziana jako wolno stojąca jednostka przenośna.
