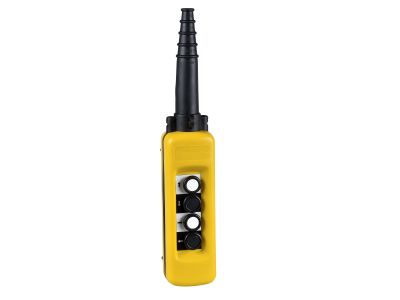

Kaseta sterownicza 4 przyciski standardowe 4x1NO, Harmony XAC | XACA471 Schneider Electric

Opis i Kluczowe Cechy

Kaseta sterownicza Schneider Electric Harmony XAC XACA471 to podwieszana stacja przeznaczona do bezpośredniego sterowania maszynami przemysłowymi. Wyposażona w cztery przyciski standardowe (góra, dół, lewy, prawy), każdy z jednym normalnie otwartym stykiem (4x1NO). Dzięki chwytowi pistoletowemu i wytrzymałej, podwójnie izolowanej obudowie termoplastycznej zapewnia pewną obsługę nawet w ciężkich rękawicach roboczych oraz odporność na wstrząsy i korozję.

• Styki 4x1NO: Każdy przycisk posiada jeden normalnie otwarty zestyk – umożliwia wysyłanie pojedynczego impulsu sterującego do styczników, przekaźników lub PLC przy każdorazowym naciśnięciu.
• Stopień ochrony IP65: Pyłoszczelna i odporna na strugi wody – gwarantuje niezawodną pracę w trudnych warunkach zewnętrznych oraz w środowiskach o wysokiej wilgotności.
• Zakres temperatury pracy -25°C do 70°C: Szeroka tolerancja termiczna pozwala na instalację w halach przemysłowych bez ogrzewania oraz na zewnątrz w zmiennym klimacie.
• Żywotność mechaniczna do 1 miliona operacji: Wysoka trwałość przełączników redukuje koszty serwisu i zapewnia długoletnią, bezawaryjną eksploatację.
• Żółta obudowa: Zwiększa widoczność i kontrast w ciemnych pomieszczeniach, co poprawia bezpieczeństwo obsługi.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Stosowanie kasety w instalacjach zgodnych z dyrektywami niskonapięciowymi i maszynowymi zapewnia bezpieczeństwo użytkowania.

Zastosowanie

Kaseta XACA471 jest przeznaczona do zdalnego sterowania maszynami i urządzeniami przemysłowymi, szczególnie tam gdzie operator potrzebuje intuicyjnej, ręcznej kontroli. Sprawdza się w zastosowaniach wymagających czterech niezależnych funkcji ruchu.

• Sterowanie suwnicami pomostowymi i żurawiami wieżowymi – przyciski góra/dół/lewo/prawo umożliwiają precyzyjne pozycjonowanie ładunku.
• Obsługa podnośników i wciągarek jednoprędkościowych – każdy przycisk generuje sygnał załączający stycznik kierunku jazdy.
• Sterowanie bramami przesuwnymi, zasuwami czy przesuwnikami w automatyce magazynowej.
• Praca jako panel operatorski w systemach dźwigowych oraz dźwignicach przemysłowych.

Wskazówki Montażowe

Montaż i podłączenie kasety sterowniczej powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przewody łączące należy dobrać do prądu obciążenia styków (zgodnie z dokumentacją techniczną urządzenia) i zabezpieczyć przed zerwaniem. Kaseta nie wymaga montażu na szynie TH – przeznaczona jest do podwieszenia na specjalnym uchwycie lub kablu nośnym. Wszelkie czynności wykonuj zgodnie z instrukcją producenta, zwracając uwagę na moment dokręcania zacisków.

FAQ

• Czy przyciski są podświetlane? Nie, model XACA471 wyposażony jest w standardowe przyciski bez podświetlenia LED. Do sygnalizacji wizualnej zaleca się stosowanie oddzielnych lamp ostrzegawczych.
• Jaki jest stopień ochrony kasety? Deklarowany stopień ochrony to IP65, co oznacza całkowitą ochronę przed pyłem oraz ochronę przed strugami wody. Kaseta może być używana na zewnątrz pomieszczeń.
• Czy styki są normalnie otwarte czy normalnie zamknięte? Każdy z czterech przycisków ma jeden styk normalnie otwarty (1NO). Po naciśnięciu przycisku zestyk zwierany jest na czas trwania nacisku – powrót do stanu otwarcia następuje po zwolnieniu (tryb monostabilny).
