Kaseta sterownicza 1 Przycisk +STOP 1NO 1NZ | XACD22A0101 Schneider Electric

Opis i Kluczowe Cechy

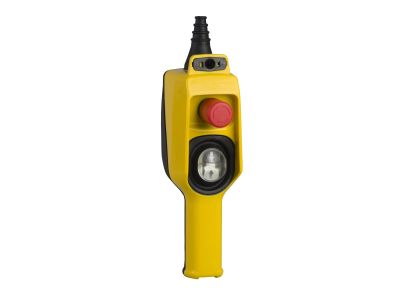

Kaseta sterownicza z jednym przyciskiem (start) i przyciskiem STOP, wyposażona w zestaw styków 1NO (normalnie otwarty) oraz 1NZ (normalnie zamknięty). Oznaczona symbolem XACD22A0101, stanowi kompletne rozwiązanie do lokalnego sterowania urządzeniami. Dwa niezależne styki umożliwiają realizację podstawowych funkcji załączania i wyłączania w jednej obudowie, co upraszcza montaż i oszczędza miejsce w szafie sterowniczej.

• 1 styk NO + 1 styk NC (NZ): Zapewniają możliwość podłączenia zarówno obwodu załączającego, jak i rozłączającego, co jest typowe dla układów start-stop.
• Przycisk start i przycisk STOP w jednej kasecie: Ułatwia ergonomiczne sterowanie maszyną bez konieczności stosowania oddzielnych elementów.
• Komunikacja wizualna (brak podświetlenia): Kaseta nie zawiera diod sygnalizacyjnych – sterowanie odbywa się wyłącznie poprzez wciśnięcie przycisków.
• Konstrukcja przystosowana do montażu w panelu lub na szynie: Umożliwia instalację w rozdzielnicach i szafach sterowniczych zgodnie z potrzebami projektu.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw niskonapięciowych Unii Europejskiej i jest oznaczony znakiem CE. Zastosowano materiały izolacyjne zgodne z obowiązującymi standardami dla aparatury sterowniczej. Montaż i użytkowanie zgodnie z instrukcją producenta zapewniają bezpieczną pracę w instalacjach przemysłowych.

Zastosowanie

Kaseta sterownicza XACD22A0101 przeznaczona jest do lokalnego sterowania maszynami i urządzeniami w przemyśle oraz automatyce budynkowej. Sprawdza się wszędzie tam, gdzie wymagane jest proste załączanie i wyłączanie z jednego punktu.

• Sterowanie rozruchem i zatrzymaniem silników elektrycznych (układ start-stop).
• Impulsowe załączanie styczników lub przekaźników w układach automatyki.
• Ręczne sterowanie w maszynach produkcyjnych, taśmociągach, dźwigach i windach.
• Zastosowanie w szafach sterowniczych jako element panelu operatorskiego.

Wskazówki Montażowe

Montaż kasety sterowniczej może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do 1 kV. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie mocować w suchym pomieszczeniu na równej powierzchni (panel, szyna TH35 – jeśli konstrukcja to umożliwia). Przekrój przewodów dobrać do spodziewanego prądu obciążenia, a moment dokręcania zacisków zgodnie z dokumentacją producenta. Po montażu sprawdzić poprawność działania przycisków i ciągłość styków.

FAQ

• Czy kaseta posiada podświetlenie (LED)? W standardowym wykonaniu XACD22A0101 nie zawiera wbudowanych diod LED – przyciski są bez podświetlenia. Sterowanie odbywa się wyłącznie mechanicznie.
• Jaki stopień ochrony ma to urządzenie? Producent nie podaje w danych katalogowych konkretnej wartości IP. W typowych warunkach suchych pomieszczeń wewnętrznych nie ma przeciwwskazań do standardowego użytkowania – zaleca się montaż w szafie z zachowaniem odpowiedniej szczelności obudowy.
• Jakie są tryby pracy styków? Jeden zestaw styków pracuje w trybie normalnie otwartym (NO – zwierany po wciśnięciu przycisku start), drugi w trybie normalnie zamkniętym (NZ/NC – rozwierany po wciśnięciu przycisku STOP). Dzięki temu realizowany jest klasyczny układ start-stop z blokadą.
