Kaseta sterownicza 1 otwór żółta | XAPK1501 Schneider Electric

Opis i Kluczowe Cechy

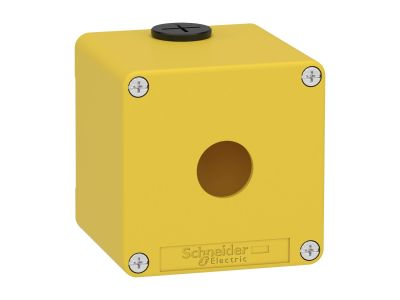

Kaseta sterownicza Schneider Electric o numerze katalogowym XAPK1501 to profesjonalne rozwiązanie z serii Harmony XAP, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Jest to pusta obudowa wykonana z wysokiej jakości stopu cynku, co gwarantuje wyjątkową odporność mechaniczną oraz długowieczność. Produkt charakteryzuje się intensywnym żółtym kolorem (RAL 1004), który jest standardem w systemach bezpieczeństwa, ułatwiając szybką identyfikację punktów zatrzymania awaryjnego (E-stop).

• Kompatybilność: Kaseta posiada jeden otwór o średnicy 22 mm, w pełni przystosowany do montażu przycisków i przełączników z serii Harmony XB4 oraz XB5.
• Solidna konstrukcja: Wykonanie ze stopu cynku zapewnia ochronę przed uderzeniami na poziomie IK07, co jest kluczowe w trudnych warunkach warsztatowych i produkcyjnych.
• Przestrzeń montażowa: Wymiary obudowy (80x80x77 mm) zostały zoptymalizowane tak, aby zapewnić instalatorowi wygodne miejsce na prowadzenie przewodów i pewne połączenie styków.
• Wpusty kablowe: Urządzenie wyposażono w dwa otwory z gwintem metrycznym M20, co pozwala na zastosowanie dławnic kablowych ISO zgodnych z normą IEC 62444, gwarantując szczelność i bezpieczeństwo połączenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Kaseta spełnia wymagania normy EN/IEC 60529 w zakresie stopnia ochrony oraz EN/IEC 60947-5-1 dla aparatury sterowniczej. Bezpieczeństwo użytkowania potwierdza klasa ochrony przed porażeniem prądem elektrycznym (Klasa I zgodnie z EN/IEC 61140). Produkt posiada certyfikaty CE, UL, cULus oraz EAC, co umożliwia jego stosowanie na rynkach globalnych.

Zastosowanie

Kaseta XAPK1501 jest dedykowana przede wszystkim do budowy stanowisk zatrzymania awaryjnego w parkach maszynowych, liniach produkcyjnych oraz systemach automatyki budynkowej. Dzięki jaskrawej barwie RAL 1004 idealnie nadaje się do montażu grzybkowych przycisków bezpieczeństwa. Może być stosowana wszędzie tam, gdzie wymagana jest wysoka odporność na uszkodzenia mechaniczne oraz pewność działania w sytuacjach krytycznych. Możliwość personalizacji za pomocą tabliczek z opisami pozwala na precyzyjne oznaczenie funkcji sterowniczych.

Wskazówki Montażowe

Montaż kasety jest intuicyjny i elastyczny dzięki zastosowaniu czterech otworów mocujących, które pozwalają na instalację urządzenia zarówno w pozycji pionowej, jak i poziomej. Podczas instalacji należy zwrócić uwagę na:

• Dławnice kablowe: Należy stosować dławnice M20 o odpowiednim stopniu IP, aby zachować integralność obudowy.
• Uziemienie: Ze względu na metalową konstrukcję i I klasę ochronności, niezbędne jest prawidłowe podłączenie przewodu ochronnego do zacisku uziemiającego.
• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu dokręcania śrub obudowy, aby zapewnić równomierny docisk uszczelki i ochronę przed pyłem oraz wilgocią.

FAQ

• Czy kaseta zawiera przycisk w zestawie? Nie, XAPK1501 to pusta obudowa. Należy dokupić odpowiedni napęd przycisku z serii XB4 lub XB5 o średnicy 22 mm.
• Jaki jest stopień ochrony mechanicznej tej obudowy? Kaseta posiada stopień ochrony IK07, co oznacza odporność na uderzenia o energii do 2 dżuli.
• Czy mogę w niej zamontować dławnice inne niż M20? Otwory są fabrycznie nagwintowane pod rozmiar M20. Zastosowanie innych rozmiarów wymaga użycia odpowiednich redukcji lub adapterów.
