Kaseta sterownicza 1 otwór szara | XAPD1201 Schneider Electric

Opis i Kluczowe Cechy

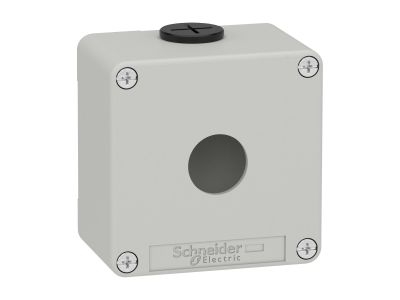

Kaseta sterownicza Schneider Electric o numerze katalogowym XAPD1201 to profesjonalne rozwiązanie z serii Harmony XAP, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Jest to pusta obudowa wykonana z wysokiej jakości stopu cynku (zamak), co gwarantuje wyjątkową odporność mechaniczną oraz długowieczność w porównaniu do rozwiązań z tworzyw sztucznych. Produkt charakteryzuje się estetycznym wykończeniem w kolorze szarym (RAL 7035), który doskonale komponuje się z nowoczesnymi parkami maszynowymi.

• Kompatybilność: Kaseta posiada jeden otwór o standardowej średnicy 22 mm, co pozwala na montaż pełnej gamy osprzętu sterującego i sygnalizacyjnego z serii Harmony XB4 (metalowe) oraz XB5 (plastikowe).
• Wytrzymałość mechaniczna: Stopień ochrony przed uderzeniami mechanicznymi wynosi IK07 (zgodnie z normą EN/IEC 62262), co zapewnia bezpieczeństwo komponentów wewnętrznych przed przypadkowymi uderzeniami.
• Przepusty kablowe: Obudowa została wyposażona w dwa otwory z gwintem metrycznym M20, co umożliwia bezpośrednie zastosowanie dławnic kablowych ISO zgodnych z normą IEC 62444, gwarantując szczelność wprowadzenia przewodów.
• Kompaktowe wymiary: Gabaryty 80 mm x 80 mm x 51,5 mm pozwalają na montaż w miejscach o ograniczonej przestrzeni, przy zachowaniu pełnej funkcjonalności.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Kaseta spełnia wymagania normy EN/IEC 60529 w zakresie stopnia ochrony oraz EN/IEC 60947-5-1 dotyczącą aparatury sterowniczej. Bezpieczeństwo użytkowania potwierdza klasa I ochrony przed porażeniem prądem elektrycznym (zgodnie z EN/IEC 61140), wymagająca podłączenia przewodu ochronnego do metalowej obudowy. Urządzenie posiada certyfikaty CE, UL, cULus oraz EAC, co dopuszcza je do użytku na rynkach globalnych.

Zastosowanie

Dzięki swojej uniwersalności i wysokiej odporności, kaseta XAPD1201 znajduje szerokie zastosowanie w automatyce przemysłowej i energetyce. Idealnie nadaje się do budowy lokalnych stacji sterowania, w tym:

• Montażu przycisków bezpieczeństwa (E-stop) z odpowiednimi tabliczkami legendy.
• Tworzenia punktów sterowania start/stop dla pojedynczych napędów.
• Instalacji przełączników wyboru trybu pracy maszyny.
• Zastosowań w trudnych warunkach środowiskowych, gdzie wymagana jest sztywność konstrukcji metalowej.

Wskazówki Montażowe

Kaseta XAPD1201 oferuje dużą elastyczność instalacyjną. Dzięki czterem otworom mocującym, może być montowana zarówno w pozycji pionowej, jak i poziomej, zależnie od ergonomii stanowiska pracy. Podczas montażu należy zwrócić uwagę na odpowiednie dokręcenie dławnic kablowych M20, aby zachować deklarowaną szczelność obudowy. Wewnątrz kasety przewidziano miejsce na montaż uchwytów na tabliczki opisowe w dwóch rozmiarach, co ułatwia identyfikację funkcji przycisku. Zaleca się stosowanie oryginalnych akcesoriów Schneider Electric z serii Harmony w celu zapewnienia pełnej integralności systemu.

FAQ

• Czy w kasecie można zamontować przycisk bezpieczeństwa typu grzybek? Tak, konstrukcja otworu 22 mm oraz głębokość obudowy 51,5 mm pozwalają na montaż przycisków bezpieczeństwa serii XB4/XB5, w tym wersji z ryglowaniem i tabliczką ostrzegawczą.
• Z jakiego materiału wykonana jest obudowa? Kaseta wykonana jest z wytrzymałego stopu cynku, co zapewnia znacznie większą odporność na uszkodzenia mechaniczne i czynniki zewnętrzne niż obudowy plastikowe.
• Jakie dławnice pasują do tej kasety? Obudowa posiada fabryczne otwory z gwintem metrycznym M20, dlatego należy stosować standardowe dławnice kablowe M20x1,5.
• Jaka jest waga produktu? Masa netto kasety wynosi 0,455 kg, co świadczy o solidności wykonania i grubości ścianek odlewu.
