Kaseta odpływowa z C60 16A wybór fazy f+N+PE IP41 | KNB16CM2 Schneider Electric

Opis i Kluczowe Cechy

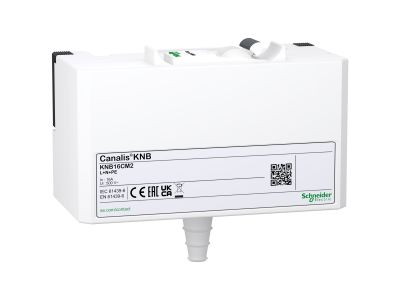

Kaseta odpływowa z wyłącznikiem nadprądowym C60 o prądzie znamionowym 16 A, stopniu ochrony IP41 i polaryzacją L+N+PE (symbol KNB16CM2) z gamy Canalis. Dzięki wyborowi fazy umożliwia elastyczne podłączenie do dowolnej fazy instalacji trójfazowej, zapewniając bezpieczne zasilanie odbiorników w obwodach jednofazowych.

• Prąd znamionowy 16 A: Bezpieczna praca w obwodach gniazd wtyczkowych i odbiorników o znacznym obciążeniu bez ryzyka przegrzania styków.
• Stopień ochrony IP41: Chroni przed wnikaniem ciał stałych o średnicy >1 mm oraz przed kroplami wody padającymi pionowo, co zwiększa trwałość w typowych warunkach rozdzielnic.
• Polaryzacja L+N+PE: Kompletna ochrona przed porażeniem prądem dzięki wyprowadzeniu przewodu ochronnego, zgodna z wymogami dla obwodów jednofazowych.
• Wybór fazy (L1, L2, L3): Umożliwia optymalne rozłożenie obciążenia w instalacji trójfazowej oraz łatwe podłączenie do dowolnej fazy.
• Kompatybilność z systemem Canalis: Przeznaczona do montażu w kanałach odpływowych serii Canalis, zapewniająca spójność mechaniczną i estetyczną.

Zgodność z Normami

Kaseta odpływowa KNB16CM2 jest zgodna z wymaganiami odpowiednich norm europejskich oraz posiada certyfikat CE. Produkt przeznaczony do montażu w rozdzielnicach elektrycznych przez wykwalifikowany personel.

Zastosowanie

Kaseta odpływowa sprawdza się w instalacjach wymagających bezpiecznego i elastycznego zasilania odbiorników jednofazowych z sieci trójfazowej. Główne scenariusze zastosowania:

• Zasilanie gniazd wtyczkowych w budynkach mieszkaniowych i biurowych.
• Ochrona obwodów odbiorników w pomieszczeniach suchych oraz o podwyższonej wilgotności (IP41).
• Integracja z systemem kanałów odpływowych Canalis dla przejrzystej dystrybucji energii w rozdzielnicach.
• Jako zabezpieczenie nadprądowe w obwodach oświetlenia lub sterowania.

Wskazówki Montażowe

Montaż kasety odpływowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Zaciski dokręcaj momentem zgodnym z dokumentacją producenta, a przekroje przewodów dobierz do prądu znamionowego 16 A. Urządzenie montuj w rozdzielnicy zapewniającej odpowiednie warunki chłodzenia i dostęp serwisowy.

FAQ

• Czy kaseta posiada podświetlenie? Nie, kaseta nie jest wyposażona w podświetlenie.
• Jaki stopień ochrony ma produkt? IP41 – ochrona przed ciałami stałymi o średnicy powyżej 1 mm oraz przed kroplami wody padającymi pionowo. Stosować wyłącznie wewnątrz budynków.
• Czy można podłączyć kaseta do dowolnej fazy? Tak, konstrukcja umożliwia wybór fazy (L1, L2, L3) poprzez podłączenie przewodu fazowego do odpowiedniego zacisku oznaczonego L.
