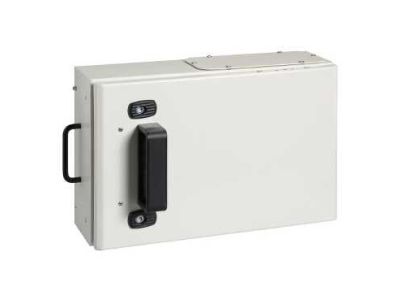

Kaseta odpływowa do CANALIS 400A 3L+N+PE wtyk, Canalis KN | KSB400SE4 Schneider Electric

Opis i Kluczowe Cechy

Kaseta odpływowa KSB400SE4 firmy Schneider Electricder Electric (Canalis) przeznaczona jest do prefabrykowanych systemów szynoprzewodów Canalis KS i Canalis KT. Zaprojektowana do pracy przy prądzie 400 A w konfiguracji 3L+N+PE, umożliwia bezpieczne odbieranie energii z magistrali szynowej i wyprowadzenie jej do chronionych bezpiecznikami obwodów odbiorczych. Złącze wtykowe ułatwia szybki montaż i demontaż bez narzędzi.

• Prąd znamionowy 400 A: Zapewnia obsługę obwodów o dużym zapotrzebowaniu mocy, odpowiednich dla linii zasilających w halach przemysłowych i centrach danych.
• Polaryzacja 3L+N+PE: Kompletna ochrona przewodu neutralnego i ochronnego – zgodność z wymogami sieci TN-S i TT.
• Typ wtyku (plug-in): Możliwość szybkiego przyłączania i wymiany kasety bez ingerencji w szynę główną – skraca czas prac instalacyjnych i serwisowych.
• Przystosowanie do bezpieczników ostrzowych size 2: Akceptuje wkładki aM (do zabezpieczania silników) oraz gG (ogólnego przeznaczenia) – uniwersalność w doborze zabezpieczeń.
• Zgodność z normami NF: Produkt spełnia wymagania francuskich norm bezpieczeństwa, co gwarantuje niezawodność w standardowych instalacjach przemysłowych.

Zgodność z Normami

Kaseta KSB400SE4 została zaprojektowana i wyprodukowana zgodnie z wymaganiami norm NF (norma francuska) dla odłączników bezpiecznikowych typu ostrzowego size 2. Produkt posiada oznaczenie CE i jest przeznaczony do stosowania w systemach szynoprzewodów Canalis zgodnych z serią norm IEC/EN 61439-6.

Zastosowanie

Kaseta odpływowa KSB400SE4 znajduje zastosowanie w rozdzielaniu obwodów w systemach prefabrykowanych szynoprzewodów Canalis, szczególnie w dużych obiektach przemysłowych i komercyjnych.

• Zasilanie i zabezpieczenie linii odbiorczych w halach produkcyjnych – proste wyprowadzenie obwodu z magistrali 400 A na bezpiecznikach.
• Tworzenie łatwo modyfikowalnych punktów odbioru energii w centrach dystrybucji – kaseta wtykowa umożliwia szybką zmianę konfiguracji.
• Ochrona silników i innych urządzeń przemysłowych – możliwość montażu wkładek aM w odpowiedzi na udary rozruchowe.
• Systemy zasilania rezerwowego i rozdzielnice główne w budynkach o dużym zapotrzebowaniu mocy (np. szpitale, data center).

Wskazówki Montażowe

Montaż kasety KSB400SE4 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od szynoprzewodu. Kaseta przeznaczona jest do wtykowego montażu w odpowiednim gnieździe (outlet) systemu Canalis KS lub KT. Przed instalacją sprawdź kompatybilność mechaniczną z danym typem szyny. W przypadku podłączania przewodów odbiorczych stosuj przekroje dostosowane do prądu znamionowego 400 A i zabezpieczeń, a moment dokręcania zacisków – zgodnie z dokumentacją producenta.

FAQ

• Czy kaseta KSB400SE4 posiada zintegrowane podświetlenie lub sygnalizację? Nie, kaseta nie jest wyposażona we wskaźniki LED. Sygnalizację obecności napięcia można zapewnić poprzez dedykowane akcesoria dostępne w ofercie Canalis.
• Jaki stopień ochrony (IP) ma ta kaseta? Producent nie podaje konkretnej klasy IP w danych katalogowych. W przypadku montażu w suchych pomieszczeniach wewnątrz rozdzielnicy przyjmuje się poziom ochrony typowy dla tego typu osprzętu (IP20). W warunkach wilgotnych lub zapylonych należy zastosować dodatkowe obudowy.
• Czy mogę włożyć wkładkę bezpiecznikową gG innego producenta? Kaseta akceptuje wkładki ostrzowe size 2 zgodne z normą NF. Dopuszczalne są wkładki dowolnego producenta, pod warunkiem że spełniają te same wymiary i charakterystyki (np. gG 400 A size 2). Zawsze należy dobierać bezpieczniki o prądzie nie przekraczającym znamionowego prądu kasety.
