Kaseta motażowa 12 slotów | BMXXBP1200H Schneider Electric

Opis i Kluczowe Cechy

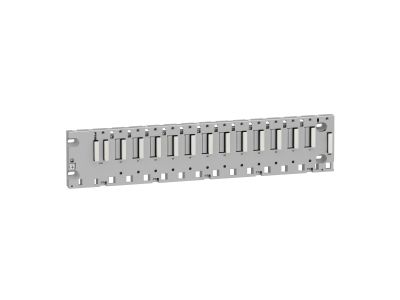

Kaseta montażowa oznaczona symbolem BMXXBP1200H przeznaczona jest do instalacji modułów sterownika w standardowej szafie sterowniczej. Wyposażona w 12 slotów, umożliwia elastyczne rozmieszczenie modułów wejść/wyjść, komunikacyjnych i zasilających, co pozwala na optymalne zagospodarowanie przestrzeni montażowej. Dzięki solidnej konstrukcji zapewnia stabilne osadzenie każdego modułu, minimalizując ryzyko luzów i zakłóceń w działaniu systemu.

• 12 slotów: Wystarczająca liczba miejsc do zabudowy modułów sterownika w jednej kasecie – ułatwia rozbudowę i reorganizację systemu bez konieczności stosowania dodatkowych obudów.
• Kompatybilność z serią BMX: Zaprojektowana do współpracy z modułami rodziny Modicon X80, gwarantuje bezproblemowe mocowanie i prawidłowe połączenia mechaniczne.
• Montaż na szynie DIN (TH35): Kaseta przystosowana do szybkiego i pewnego montażu na standardowej szynie 35 mm – oszczędza czas instalacji i ułatwia późniejszy serwis.
• Oznaczenie slotów: Umożliwia identyfikację położenia każdego modułu, co upraszcza konfigurację i dokumentację systemu.

Zgodność z Normami

Kaseta BMXXBP1200H jest zgodna z wymaganiami norm obowiązujących dla osprzętu montażowego stosowanego w układach automatyki przemysłowej. Posiada oznaczenie CE, co potwierdza spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności mechanicznej.

Zastosowanie

Kaseta montażowa 12 slotów znajduje zastosowanie przede wszystkim w systemach sterowania i automatyki budynkowej oraz przemysłowej, gdzie wymagane jest scentralizowane rozmieszczenie modułów sterownika. Szczególnie polecana w projektach wymagających elastycznej aranżacji szaf sterowniczych.

• Budowa szaf sterowniczych z modułami Modicon X80 – scentralizowane umieszczenie wejść/wyjść i modułów komunikacyjnych.
• Modernizacja istniejących rozdzielnic – łatwa wymiana lub dodanie nowych modułów bez ingerencji w okablowanie poza kasetą.
• Systemy automatyki budynkowej (BMS) – uporządkowanie modułów sterujących oświetleniem, HVAC czy zasilaniem awaryjnym.
• Prototypowanie i stanowiska laboratoryjne – szybki montaż i demontaż modułów podczas testów.

Wskazówki Montażowe

Montaż kasety BMXXBP1200H może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia (np. SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania szafy sterowniczej. Kasetę należy zamocować na szynie DIN TH35, a następnie zatrzasnąć blokadę. Każdy montowany moduł powinien być wsuwany w slot zgodnie z oznaczeniami i zabezpieczony przed przypadkowym wysunięciem. Przekroje przewodów oraz momenty dokręcania – stosuj się do dokumentacji technicznej konkretnych modułów. Po zakończeniu instalacji sprawdź poprawność osadzenia wszystkich elementów.

FAQ

• Jaki typ modułów można montować w kasecie BMXXBP1200H? Kaseta przeznaczona jest do modułów serii BMX (Modicon X80) – w szczególności do modułów wejść/wyjść, zasilaczy, procesorów oraz modułów komunikacyjnych. Przed montażem sprawdź kompatybilność mechaniczną według karty katalogowej danego modułu.
• Czy kaseta posiada stopień ochrony IP? Producent nie podał stopnia ochrony IP – kaseta jest elementem wewnętrznym szafy sterowniczej, gdzie typowe środowisko pracy to IP20 (ochrona przed dotykiem). Ostateczny stopień ochrony całego układu zależy od obudowy szafy.
• Czy do montażu kasety potrzebne są narzędzia? Montaż na szynie DIN odbywa się mechanicznie – ręcznie zatrzaskuje się kasetę na szynie. Do demontażu może być potrzebny wkrętak płaski do zwolnienia blokady.
