Kaseta kontrolna żółta, Harmony XAL | XALK188 Schneider Electric

Opis i Kluczowe Cechy

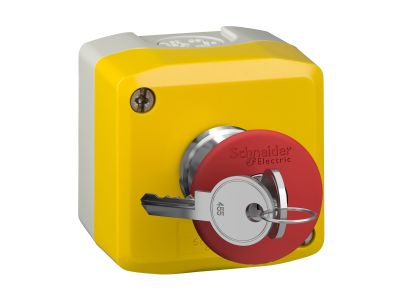

Kaseta kontrolna żółta Harmony XAL (XALK188) firmy Schneider Electric to stacja sterująca przeznaczona do wyraźnie widocznego wyłączania awaryjnego maszyn. Wyposażona w czerwony przycisk zatrzymania awaryjnego typu grzybek o średnicy 40 mm z jednym stykiem normalnie zamkniętym (NC). Obudowa w kolorze RAL1021 (żółty) zapewnia widoczność w sytuacjach awaryjnych. Stopień ochrony IP65 umożliwia instalację w trudnych warunkach środowiskowych, a szeroki zakres temperatur pracy od -40°C do 70°C gwarantuje niezawodność w różnych zastosowaniach przemysłowych.

• Przycisk awaryjny grzybek 40 mm: ergonomiczna i wyraźnie widoczna głowica ułatwiająca szybkie wyłączenie maszyny w sytuacji zagrożenia.
• Styk normalnie zamknięty (NC): zapewnia bezpieczne otwarcie obwodu w przypadku naciśnięcia przycisku, zgodnie z zasadą pracy w stanach spoczynkowych.
• Stopień ochrony IP65 / NEMA 4: pyłoszczelność i ochrona przed strumieniami wody – możliwość montażu w strefach wilgotnych, zapylonych lub na zewnątrz.
• Obudowa odporna na uderzenia i plamy: wytrzymałość mechaniczna i estetyka nawet w trudnych warunkach eksploatacji.
• Szeroki zakres temperatur -40…70°C: niezawodne działanie zarówno w ekstremalnych mrozach, jak i w gorących środowiskach przemysłowych.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej, posiada znak CE. Zaprojektowany zgodnie z międzynarodowymi standardami dotyczącymi wyłączników awaryjnych oraz obudów przemysłowych, co potwierdza stopień ochrony IP65/NEMA 4.

Zastosowanie

Kaseta kontrolna XALK188 została opracowana z myślą o sterowaniu i sygnalizacji w maszynach oraz urządzeniach przemysłowych, szczególnie tam gdzie wymagane jest natychmiastowe wyłączenie awaryjne. Główne obszary zastosowań:

• Wyłączanie awaryjne maszyn produkcyjnych w przemyśle tekstylnym, opakowaniowym oraz w systemach transportu.
• Sterowanie małymi podnośnikami, roletami przemysłowymi oraz bramami garażowymi.
• Instalacja w trudnych warunkach zewnętrznych lub wilgotnych (np. hale magazynowe, myjnie, oczyszczalnie).
• Budowa pulpitów sterowniczych w systemach automatyki budynkowej i maszyn specjalnych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz zasilanie i upewnij się, że obwód nie jest pod napięciem. Produkt montuje się w obudowach lub na panelach, wykorzystując otwory montażowe i uszczelkę. Zaciski przewodów należy dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do obciążenia prądowego – w razie wątpliwości skonsultuj się z dokumentacją techniczną. Po zamontowaniu sprawdź poprawność działania przycisku oraz ciągłość styku NC.

FAQ

• Czy przycisk jest podświetlany? Nie, przycisk zatrzymania awaryjnego w kasecie XALK188 nie posiada podświetlenia. Jest to klasyczna wersja z czarnym/żółtym grzybkiem – sygnalizacja wizualna opiera się na jaskrawym kolorze obudowy.
• Jaki stopień ochrony ma kaseta? Stopień ochrony wynosi IP65 (NEMA 4), co czyni ją odporną na pył oraz na strugi wody. Może być stosowana w trudnych warunkach zewnętrznych, wilgotnych i zapylonych.
• Jaki tryb pracy ma styk przycisku? Styk jest normalnie zamknięty (NC). W stanie spoczynkowym przewodzi prąd, a po naciśnięciu przycisku zostaje rozwarty, co jest standardem dla bezpiecznych wyłączników awaryjnych.
