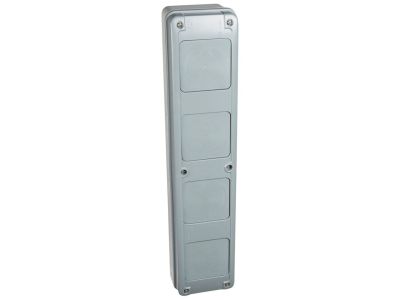

Kaseta do rozdzielnicy 3R | 001918 Legrand

Opis i Kluczowe Cechy

Kaseta wielofunkcyjna 001918 przeznaczona do rozdzielnic naściennych hermetycznych serii RN65. Produkt oferuje stopień ochrony IP65 – skuteczna ochrona przed pyłem i strugami wody, idealna do instalacji w trudnych warunkach środowiskowych. Odporność mechaniczna IK09 gwarantuje wytrzymałość obudowy na uderzenia. Klasa ochronności II zapewnia bezpieczeństwo użytkowania bez konieczności stosowania przewodu ochronnego. Obudowa z polistyrenu odporna na żar do 650°C oraz drzwi z poliwęglanu łączą trwałość z funkcjonalnością. Kaseta wyposażona we wspornik montażowy TH35 o 2-pozycyjnym mocowaniu, umożliwiający szybki montaż aparatury modułowej.

• Stopień ochrony IP65: Pyłoszczelność i ochrona przed strugami wody – niezawodna praca w zapylonych i wilgotnych pomieszczeniach.
• Odporność mechaniczna IK09: Wytrzymała obudowa chroni aparaturę przed mechanicznymi uderzeniami i uszkodzeniami.
• Klasa ochronności II: Podwójna izolacja eliminuje potrzebę uziemiania – bezpieczny montaż i eksploatacja.
• Wspornik montażowy TH35: Umożliwia szybkie mocowanie aparatury modułowej, styczników, przycisków i przełączników – elastyczność konfiguracji.
• Odwracalne drzwi i obudowa: Możliwość zmiany kierunku otwierania – łatwy dostęp i dopasowanie do miejsca instalacji.
• Klamki z możliwością zamka i plombowania: Zabezpieczenie przed nieautoryzowanym dostępem oraz możliwość zaplombowania pokrywy i osłony frontowej.

Zgodność z Normami

Kaseta spełnia wymagania normy EN 60439-3 (dotyczącej rozdzielnic i sterownic niskonapięciowych). Posiada certyfikat CE, potwierdzający zgodność z europejskimi wymogami bezpieczeństwa.

Zastosowanie

Kaseta wielofunkcyjna RN65 stanowi uniwersalną obudowę do montażu aparatury modułowej i akcesoriów w rozdzielnicach naściennych. Sprawdza się w instalacjach przemysłowych, budynkach użyteczności publicznej oraz w obiektach wymagających podwyższonej szczelności.

• Montaż wyłączników nadprądowych, różnicowoprądowych, styczników i przycisków sterowniczych z użyciem wspornika TH35.
• Instalacja elementów sygnalizacji i sterowania – lampek, przycisków serii Osmoz oraz akcesoriów Plexo IP55.
• Zastosowanie z gniazdami P17 16 A i 32 A do zasilania urządzeń w strefach wilgotnych i zapylonych.
• Rozbudowa istniejących rozdzielnic RN65 przy użyciu zestawu łączącego (nr ref. 0019 67) dla wersji 12- i 18-modułowych.

Wskazówki Montażowe

Montaż kasety oraz wszelkie prace wewnątrz rozdzielnicy mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu obciążenia zgodnie z obowiązującymi normami. Moment dokręcania zacisków należy stosować według dokumentacji producenta. Przed pierwszym uruchomieniem sprawdzić szczelność pokrywy i działanie zamków.

FAQ

• Jaki stopień ochrony ma kaseta 001918? Kaseta posiada stopień ochrony IP65 – jest pyłoszczelna i chroniona przed strugami wody, co umożliwia instalację w trudnych warunkach (np. na zewnątrz budynków, w halach przemysłowych).
• Z jakiego materiału wykonana jest obudowa i drzwi? Obudowa wykonana jest z polistyrenu odpornego na uderzenia i żar do 650°C, drzwi z poliwęglanu – zapewnia to wysoką odporność chemiczną i mechaniczną.
• Czy kaseta umożliwia montaż aparatury modułowej? Tak, wyposażona jest we wspornik montażowy TH35 z 2-pozycyjnym mocowaniem, przeznaczony do montażu standardowych produktów modułowych o szerokości 1 modułu – 18 mm. Do rozdzielnic 12- i 18-modułowych wymagany jest zestaw łączący nr 0019 67.
