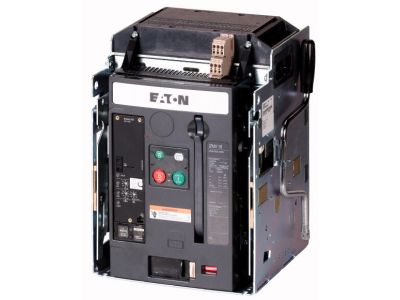

Kaseta 1600A, IZMX16 3-bieg. do zamówienia z wyłącznikiem, +IZMX-CAS163-1600-1 | 183939 Eaton

Alternatywny kod produktu: +IZMX-CAS163-1600-1

Opis i Kluczowe Cechy

Kaseta IZMX-CAS163-1600-1 (indeks 183939) to akcesorium dedykowane do wyłączników serii IZMX16 oraz INX16 w wersji wyjmowanej. Przeznaczona do pracy w układach trójfazowych o prądzie znamionowym do 1600 A, co czyni ją odpowiednią do zastosowań w rozdzielnicach głównych i przemysłowych o dużym obciążeniu. Kaseta dostarczana jest w komplecie z pokrywą komory łukowej oraz w pełni okablowanymi blokami zaciskowymi, zgodnymi ze specyfikacją sprzętu elektrycznego.

• Prąd znamionowy In do 1600 A: gwarantuje bezpieczną współpracę z wyłącznikami w obwodach o znacznym obciążeniu, eliminując ryzyko przegrzania zestyków głównych.
• Typ wyjmowany (withdrawable): umożliwia szybkie wyjęcie wyłącznika bez demontażu okablowania, co skraca czas konserwacji i przeglądów okresowych.
• 3 bieguny: konstrukcja dedykowana do standardowych układów trójfazowych – gotowa do zabudowy w rozdzielnicach nn.
• Pokrywa komory łukowej w zestawie: zapewnia dodatkową ochronę przed skutkami wyładowania łukowego, podnosząc poziom bezpieczeństwa obsługi.
• W pełni okablowane bloki zaciskowe: eliminują konieczność ręcznego podłączania przewodów, redukując ryzyko błędów montażowych i skracając czas uruchomienia.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami europejskich norm dla aparatury rozdzielczej i sterowniczej. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej. Kaseta stanowi oryginalne akcesorium producenta, co gwarantuje pełną kompatybilność mechaniczną i elektryczną z wyłącznikami serii IZMX16 oraz INX16.

Zastosowanie

Kaseta IZMX-CAS163-1600-1 przeznaczona jest do montażu w rozdzielnicach nn jako element umożliwiający realizację układu wyjmowanego wyłącznika. Sprawdza się w instalacjach wymagających szybkiego odłączenia zasilania w celach serwisowych lub konserwacyjnych.

• Rozdzielnice główne w obiektach przemysłowych i komercyjnych – jako kaseta dla wyłącznika IZMX16 o prądzie do 1600 A.
• Systemy zasilania awaryjnego i rezerwowego – ułatwia przełączanie między źródłami dzięki wyjmowanej konstrukcji.
• Instalacje wymagające regularnych przeglądów i testów wyłączników – szybki demontaż bez ingerencji w okablowanie.
• Modernizacje istniejących rozdzielnic – możliwość zabudowy wyłącznika w układzie wyjmowanym bez konieczności przebudowy szafy.

Wskazówki Montażowe

Montaż kasety oraz wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Momenty dokręcania połączeń śrubowych oraz przekroje przewodów należy dobierać zgodnie z danymi zawartymi w karcie katalogowej wyłącznika – nieprzestrzeganie tych wartości może prowadzić do przegrzania lub uszkodzenia zestyków. Kaseta przeznaczona jest do montażu w rozdzielnicy na szynie lub na płycie montażowej, zgodnie z wytycznymi producenta.

FAQ

• Czy kaseta IZMX-CAS163-1600-1 jest kompatybilna z wyłącznikami stacjonarnymi? Nie, kaseta zaprojektowana jest wyłącznie do współpracy z wyłącznikami w wersji wyjmowanej (W) serii IZMX16 oraz INX16. Dla wersji stacjonarnej należy zastosować inne akcesoria montażowe.
• Co wchodzi w skład zestawu? W skład zestawu wchodzi pokrywa komory łukowej oraz w pełni okablowane bloki zaciskowe zgodne ze specyfikacją sprzętu elektrycznego. Wyłącznik należy zamówić oddzielnie.
• Czy kaseta umożliwia wymianę wyłącznika pod napięciem? Nie. Przed wyjęciem lub wymianą wyłącznika należy bezwzględnie odłączyć napięcie zasilania i upewnić się, że obwód jest bezpieczny. Kaseta typu wyjmowanego ułatwia demontaż, ale nie zwalnia z obowiązku zachowania procedur bezpieczeństwa.
