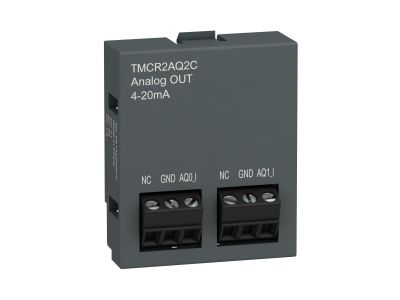

Kartridż M200, 2 analogowe wyjścia prądowe | TMCR2AQ2C Schneider Electric

Opis i Kluczowe Cechy

Kartridż M200 z dwoma analogowymi wyjściami prądowymi to moduł rozszerzający dla sterowników logicznych z gamy Easy Modicon M200. Zapewnia dodatkowe 2 wyjścia analogowe o zakresie 4–20 mA z rozdzielczością 12 bitów, umożliwiając precyzyjną regulację sygnałów w systemach automatyki przemysłowej. Kompaktowa konstrukcja o wymiarach 41 mm wysokości, 35 mm szerokości i 15 mm głębokości pozwala na łatwą integrację z istniejącymi sterownikami bez konieczności modyfikacji szafy sterowniczej.

• 2 wyjścia analogowe prądowe 4–20 mA: Standard przemysłowy do transmisji sygnałów pomiarowych, sterowania zaworami proporcjonalnymi czy regulatorami PID.
• Rozdzielczość 12 bitów: Wysoka precyzja przetwarzania sygnału – idealne rozwiązanie dla aplikacji wymagających dokładnej regulacji parametrów.
• Czas konwersji 2 ms / czas próbkowania 1 ms: Niskie opóźnienia sygnału, zapewniające szybką reakcję systemu automatyki.
• Ekranowana skrętka na bloku zacisków śrubowych: Odporność na zakłócenia elektromagnetyczne, co gwarantuje stabilność transmisji sygnału.
• Montaż na sterowniku M200: Prosta instalacja poprzez dedykowane gniazdo – wystarczy zdjąć pokrywę kartridża i wsunąć moduł w slot rozszerzeń.

Zgodność z Normami

Kartridż spełnia wymagania norm IEC/EN 61131-2 (sterowniki programowalne), UL 508 (standardy bezpieczeństwa dla urządzeń przemysłowych) oraz IEC/EN 61010-2-201 (wymagania bezpieczeństwa dla urządzeń pomiarowych). Produkt posiada oznaczenie CE i jest zgodny z dyrektywami Unii Europejskiej dotyczącymi kompatybilności elektromagnetycznej i bezpieczeństwa.

Zastosowanie

Kartridż M200 z wyjściami analogowymi znajduje zastosowanie w systemach automatyki przemysłowej, gdzie wymagana jest precyzyjna regulacja sygnałów analogowych.

• Sterowanie zaworami proporcjonalnymi w układach hydraulicznych i pneumatycznych.
• Regulacja parametrów procesowych (temperatura, ciśnienie, przepływ) w systemach SCADA.
• Współpraca z przetwornikami pomiarowymi o sygnale 4–20 mA (np. czujniki temperatury, ciśnienia, poziomu cieczy).
• Elastyczne rozszerzanie funkcjonalności sterowników PLC klasy podstawowej w małych i średnich instalacjach automatyki.

Wskazówki Montażowe

Montaż kartridża powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu zasilania sterownika. Moduł należy zainstalować w dedykowanym gnieździe na sterowniku M200, uprzednio usuwając pokrywę kartridża. Podłączenie przewodów ekranowanych powinno odbywać się zgodnie z dokumentacją techniczną, z zachowaniem odpowiedniego momentu dokręcania zacisków. Po montażu zaleca się weryfikację poprawności sygnału wyjściowego przy użyciu odpowiedniego narzędzia diagnostycznego.

FAQ

• Czy kartridż M200 wymaga dodatkowego zasilania? Nie – zasilanie modułu odbywa się poprzez magistralę sterownika M200.
• Jaka jest maksymalna długość przewodu sygnałowego? Dokładne dane nie zostały podane w dokumentacji. Zaleca się stosowanie się do wytycznych producenta sterownika oraz norm dotyczących transmisji sygnałów analogowych.
• Czy moduł jest kompatybilny ze starszymi wersjami sterowników M200? Tak – kartridż został zaprojektowany do współpracy ze sterownikami z gamy Easy Modicon M200. Przed montażem należy sprawdzić kompatybilność z konkretnym modelem sterownika.
