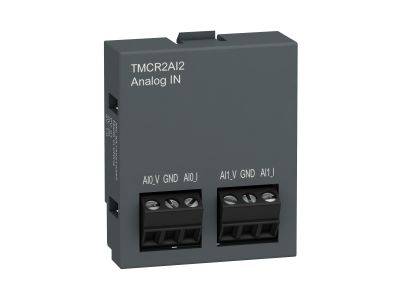

kartridż M200 - 2 analogowe wejścia prądowe | TMCR2AI2 Schneider Electric

Opis i Kluczowe Cechy

Kartridż M200 z 2 analogowymi wejściami prądowymi to opcjonalny moduł rozszerzający dla sterowników logicznych Modicon M200. Zapewnia dodatkowe wejścia analogowe o wysokiej rozdzielczości 12 bitów, umożliwiające pomiar sygnałów prądowych 4-20mA/0-20mA lub napięciowych 0-10V. Przeznaczony do elastycznego poszerzania funkcjonalności sterowników w systemach automatyki przemysłowej.

• 2 analogowe wejścia prądowe/napięciowe: Konfigurowalne jako 4-20mA/0-20mA (prąd) lub 0-10V (napięcie) – uniwersalne rozwiązanie do współpracy z różnymi czujnikami i przetwornikami.
• Rozdzielczość 12 bitów: Wysoka dokładność pomiaru sygnałów analogowych, kluczowa dla precyzyjnej kontroli procesów przemysłowych.
• Czas konwersji 20ms, próbkowania 10ms: Szybka reakcja na zmiany sygnałów, zapewniająca dokładne odwzorowanie stanu procesu.
• Ekranowana skrętka na bloku zacisków śrubowych: Odporność na zakłócenia elektromagnetyczne, niezawodna transmisja sygnałów w środowiskach przemysłowych.
• Kompaktowe wymiary 41x15x35mm, waga 0,012kg: Łatwa integracja z sterownikami Modicon M200 w szafach sterowniczych bez zajęcia dodatkowej przestrzeni.

Zgodność z Normami

Kartridż M200 spełnia wymogi europejskich i międzynarodowych standardów bezpieczeństwa: IEC/EN 61131-2, UL 508 oraz IEC/EN 61010-2-201. Posiada znak CE i deklarację zgodności, potwierdzającą jego bezpieczną eksploatację w systemach automatyki przemysłowej.

Zastosowanie

Kartridż M200 z 2 analogowymi wejściami prądowymi znajduje zastosowanie w systemach sterowania i kontroli, gdzie wymagana jest precyzyjna rejestracja sygnałów analogowych.

• Sterowniki PLC dla małych i średnich systemów automatyki – elastyczne rozszerzenie wejść analogowych.
• Pomiary i monitoring parametrów procesów przemysłowych (temperatura, ciśnienie, poziom itp.) z wykorzystaniem czujników 4-20mA/0-10V.
• Integracja z maszynami i urządzeniami wymagającymi szybkiej konwersji sygnałów analogowych na cyfrowe.
• Zastosowania w branżach: maszyny pakujące, systemy HVAC, urządzenia pomiarowe oraz prototypowanie układów automatyki.

Wskazówki Montażowe

Montaż kartridża powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu zasilania sterownika PLC. Kartridż instaluje się w dedykowanym gnieździe modułowym sterownika – należy zdjąć pokrywę kartridża, wsunąć moduł do gniazda, a następnie zabezpieczyć go w pozycji roboczej. Połączenia elektryczne należy wykonać ekranowaną skrętką na bloku zacisków śrubowych, zachowując odpowiednią polaryzację sygnałów. Po montażu sprawdzić poprawność podłączeń i przeprowadzić test funkcjonalny.

FAQ

• Czy kartridż M200 współpracuje z innymi sterownikami PLC? Kartridż jest dedykowany wyłącznie dla sterowników Modicon M200 i nie jest kompatybilny z innymi systemami PLC.
• Jakie typy czujników można podłączyć do wejść analogowych? Wejścia obsługują standardowe sygnały 4-20mA/0-20mA (prądowe) oraz 0-10V (napięciowe), co umożliwia współpracę z większością czujników przemysłowych.
• Czy kartridż wymaga dodatkowego zasilania? Nie – zasilanie jest pobierane bezpośrednio ze sterownika PLC Modicon M200.
