Opis i Kluczowe Cechy

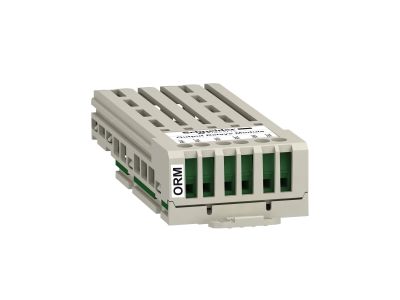

Karta rozszerzeń We/Wy VW3A3204 firmy Schneider Electric to moduł rozszerzeń wyjść przekaźnikowych przeznaczony do napędów Altivar Process ATV600, Altivar ATV900 oraz Altivar Machine ATV340. Dzięki modułowej, wyjmowanej konstrukcji umożliwia szybkie dostosowanie przemiennika do potrzeb aplikacji wymagających dodatkowych lub specyficznych czujników. Wyposażona w jeden blok zacisków śrubowych 1,5 mm² / AWG 16, zapewnia pewne i trwałe połączenia przewodów o standardowym przekroju.

• Wyjścia przekaźnikowe: pozwalają na niezależne sterowanie zewnętrznymi odbiornikami, sygnalizacją lub przekaźnikami pomocniczymi, zwiększając funkcjonalność napędu.
• Blok zacisków śrubowych 1,5 mm² / AWG 16: gwarantuje solidne i bezpieczne połączenie przewodów typowego przekroju instalacyjnego, minimalizując ryzyko poluzowania i przegrzania styków.
• Modułowa, wyjmowana konstrukcja: ułatwia montaż i demontaż bez naruszania okablowania napędu, skracając czas konfiguracji i serwisu.
• Szeroka kompatybilność: dedykowana do napędów Altivar ATV600, ATV900 i ATV340, co pozwala na unifikację akcesoriów w różnych aplikacjach.
• Łatwy montaż: prosta instalacja zgodnie z dokumentacją producenta, bez potrzeby stosowania specjalistycznych narzędzi.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z wymaganiami norm europejskich. Posiada certyfikację CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i eksploatacja powinny odbywać się zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Karta rozszerzeń VW3A3204 znajduje zastosowanie w aplikacjach przemysłowych i automatyce budynkowej, gdzie niezbędne jest rozszerzenie liczby wyjść przekaźnikowych napędu. Umożliwia elastyczne sterowanie dodatkowymi urządzeniami w obwodach sterowania i sygnalizacji.

• Sterowanie dodatkowymi stycznikami, przekaźnikami pomocniczymi lub zaworami w układach automatyki.
• Sygnalizacja stanu pracy napędu (np. błędy, gotowość) za pomocą lamp ostrzegawczych lub brzęczyków.
• Dostosowanie przemiennika do współpracy z czujnikami dwustanowymi, np. presostatami, termostatami czy czujnikami poziomu.
• Integracja z systemami sterowania PLC jako rozszerzenie wyjść przekaźnikowych w aplikacjach wymagających separacji galwanicznej.

Wskazówki Montażowe

Montaż i podłączenie karty rozszerzeń VW3A3204 mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania napędu. Moduł montuje się bezpośrednio w gnieździe przeznaczonym dla opcji w napędach Altivar ATV600/900/340, zgodnie z instrukcją producenta. Przekrój przewodów przyłączeniowych należy dobrać do przewidywanego obciążenia styków – maksymalnie 1,5 mm² (AWG 16). Moment dokręcania zacisków śrubowych musi być zgodny z dokumentacją techniczną, aby zapewnić niską rezystancję styku i uniknąć przegrzania.

FAQ

• Czy karta VW3A3204 współpracuje z napędami innymi niż ATV600/900/340? Producent określa kompatybilność wyłącznie z seriami Altivar ATV600, ATV900 i Altivar Machine ATV340. Nie zaleca się stosowania z innymi modelami bez uprzedniego sprawdzenia zgodności elektrycznej i mechanicznej.
• Jakie przewody można podłączyć do modułu? Blok zacisków śrubowych przystosowany jest do przewodów o maksymalnym przekroju 1,5 mm² lub AWG 16. Do podłączenia zaleca się użycie przewodów jedno- lub wielożyłowych z końcówkami tulejkowymi dla zapewnienia trwałego styku.
• Czy moduł można montować i demontować bez wyłączania napędu? Nie. Przed przystąpieniem do jakichkolwiek prac instalacyjnych lub serwisowych należy bezwzględnie odłączyć napięcie zasilania napędu oraz odczekać wymagany czas na rozładowanie kondensatorów (zgodnie z instrukcją napędu). Moduł wyjmuje się po odłączeniu napięcia.
