Karta rozszerzeń We/Wy Altivar Process ATV600 | VW3A3203 Schneider Electric

Opis i Kluczowe Cechy

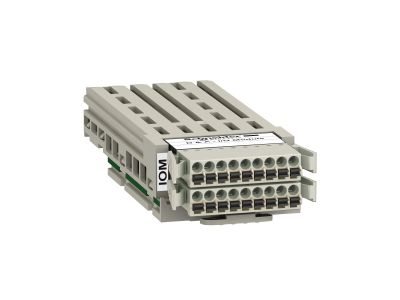

Karta rozszerzeń We/Wy VW3A3203 firmy Schneider Electric to moduł dedykowany do przemienników częstotliwości serii Altivar ATV600, ATV900 oraz ATV340. Umożliwia dostosowanie falownika do aplikacji wymagających dodatkowych lub specyficznych sygnałów z czujników. Wyposażona w jeden wyjmowany blok zacisków sprężynowych o przekroju 1,5 mm² (AWG 16), co ułatwia szybkie podłączanie i serwisowanie. Modułowa konstrukcja zapewnia prosty montaż i demontaż bez konieczności ingerencji w główną magistralę.

• Kompatybilność z Altivar ATV600, ATV900 i ATV340: jedna karta rozszerzeń obsługuje trzy popularne serie przemienników, co zmniejsza koszty magazynowania i upraszcza zarządzanie częściami zamiennymi.
• Wyjmowany blok zacisków sprężynowych 1,5 mm²: umożliwia szybkie okablowanie i łatwą wymianę modułu bez odkręcania przewodów – skraca czas konserwacji i eliminuje ryzyko błędów podłączenia.
• Modułowa konstrukcja plug-and-play: instalacja i demontaż odbywa się bez użycia narzędzi, co przyspiesza rozbudowę instalacji oraz wymianę w razie awarii.
• Rozszerza liczbę wejść/wyjść: pozwala podłączyć dodatkowe czujniki (np. ciśnienia, temperatury, poziomu) lub elementy wykonawcze, zwiększając funkcjonalność napędu bez potrzeby stosowania zewnętrznych sterowników.
• Przeznaczenie do aplikacji specjalistycznych: idealne rozwiązanie, gdy aplikacja wymaga sygnałów spoza standardowego zestawu I/O falownika – zapewnia elastyczność projektowania i optymalizację kosztów.

Zgodność z Normami

Karta rozszerzeń VW3A3203 została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardami jakości Schneider Electric. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Stosowanie oryginalnych akcesoriów gwarantuje zachowanie deklarowanej przez producenta odporności na zakłócenia oraz bezpieczeństwa pracy całego układu napędowego.

Zastosowanie

Moduł VW3A3203 znajduje zastosowanie wszędzie tam, gdzie standardowa liczba wejść/wyjść falownika jest niewystarczająca. Umożliwia integrację dodatkowych czujników i elementów sterujących bez konieczności stosowania oddzielnych sterowników PLC.

• Sterowanie dodatkowymi czujnikami procesowymi (np. ciśnienia, przepływu, temperatury) w układach regulacji pomp, wentylatorów i sprężarek.
• Podłączenie przycisków, przełączników lub sygnalizatorów w aplikacjach wymagających zdalnego sterowania i sygnalizacji stanu pracy napędu.
• Rozszerzenie wejść/wyjść w maszynach pakujących, transportowych i obróbczych, gdzie niezbędna jest komunikacja z wieloma czujnikami krańcowymi lub fotoelektrycznymi.
• Implementacja specyficznych funkcji bezpieczeństwa (np. zatrzymanie awaryjne z redundantnym sygnałem) przy użyciu dodatkowych styków wejściowych.

Wskazówki Montażowe

Montaż karty rozszerzeń VW3A3203 powinien być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP (do 1 kV) oraz znajomość instrukcji instalacji przemienników Altivar. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania falownika i odczekać czas wymagany do rozładowania kondensatorów obwodu pośredniego. Moduł montuje się wewnątrz obudowy falownika w dedykowanym gnieździe (slot rozszerzeń) – nie wymaga prowadzenia dodatkowych przewodów magistralnych. Podłączenie czujników i elementów wykonawczych wykonuje się za pomocą dostarczonego wyjmowanego bloku zacisków sprężynowych (1,5 mm² / AWG 16). Przekrój przewodów należy dobrać do przewidywanego prądu obciążenia zgodnie z normami instalacyjnymi. Moment dokręcania zacisków – zgodnie z dokumentacją techniczną producenta. Po zakończeniu montażu sprawdzić poprawność połączeń przed ponownym załączeniem napięcia.

FAQ

• Czy moduł VW3A3203 jest kompatybilny z falownikami Altivar ATV340? Tak, karta rozszerzeń I/O została zaprojektowana do współpracy z seriami Altivar ATV600, ATV900 oraz ATV340.
• Czy blok zacisków jest wyjmowany bez użycia narzędzi? Tak, zastosowano wyjmowany blok zacisków sprężynowych, który można łatwo zdemontować po zwolnieniu zatrzasku. Ułatwia to okablowanie i wymianę modułu.
• Jaki przekrój przewodów można podłączyć do zacisków modułu? Dopuszczalny przekrój przewodów to 1,5 mm² (odpowiednik AWG 16). W przypadku stosowania przewodów wielożyłowych zaleca się użycie tulejek zaciskowych.
