Karta komunikacji ProfibusDP Lexium 32 | VW3A3607 Schneider Electric

Opis i Kluczowe Cechy

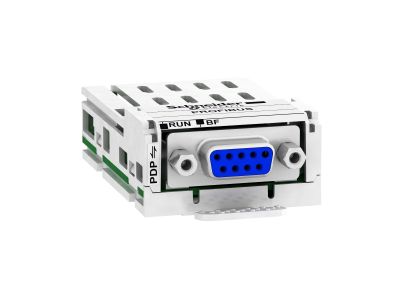

Karta komunikacji ProfibusDP VW3A3607 to moduł akcesoryjny Schneider Electric przeznaczony do napędów Altivar (ATV600, ATV900, ATV Easy 610, ATV32, ATV340, ATV320) oraz serwonapędów Lexium 32. Wyposażona w jedno złącze żeńskie SUB-D 9, umożliwia integrację przemiennika częstotliwości z siecią przemysłową Profibus DP. Dzięki wyjmowanej konstrukcji modułu można podjąć decyzję o wyborze protokołu komunikacyjnego w ostatniej fazie projektu, co upraszcza zarządzanie instalacją.

• Złącze SUB-D 9 (żeńskie): Umożliwia bezpośrednie podłączenie przewodu magistrali Profibus DP do napędu, zapewniając niezawodną komunikację w środowisku przemysłowym.
• Kompatybilność z wieloma rodzinami napędów: Obejmuje Altivar Process ATV630/650/930/950, Altivar Machine ATV320/340, Altivar Easy 610, Altivar 32 oraz Lexium 32 – uniwersalne rozwiązanie do różnych aplikacji.
• Moduł wyjmowany (plug-in): Pozwala na elastyczne dopasowanie protokołu nawet po zamontowaniu przemiennika, co ułatwia zmiany w projekcie i redukuje koszty przezbrajania.
• Prosty montaż i demontaż: Dzięki modułowej budowie instalacja oraz ewentualna wymiana modułu są szybkie i nie wymagają ingerencji w okablowanie główne napędu.
• Wsparcie sieci Profibus DP: Zapewnia szybką wymianę danych w standardzie Profibus DP, popularnym w automatyce przemysłowej, co gwarantuje spójność z istniejącymi systemami sterowania.

Zgodność z Normami

Karta komunikacji VW3A3607 została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardami stosowanymi w automatyce przemysłowej. Produkt posiada certyfikację CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. (Szczegółowe numery norm dostępne w pełnej dokumentacji technicznej producenta.)

Zastosowanie

Moduł komunikacyjny Profibus DP VW3A3607 znajduje zastosowanie wszędzie tam, gdzie konieczna jest integracja napędów Schneider Electric z siecią Profibus DP. Typowe scenariusze użycia:

• Sterowanie i monitoring prędkości oraz momentu obrotowego silników w liniach produkcyjnych za pośrednictwem sieci Profibus DP.
• Wymiana danych diagnostycznych i parametrów pracy przemienników z nadrzędnym sterownikiem PLC.
• Rozbudowa istniejących instalacji automatyki o nowe napędy bez zmiany infrastruktury komunikacyjnej.
• Elastyczne projektowanie szaf sterowniczych – możliwość zmiany protokołu w ostatniej chwili, bez opóźnień w harmonogramie.

Wskazówki Montażowe

Montaż i podłączenie karty komunikacji VW3A3607 powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające napęd oraz inne obwody elektryczne. Moduł instaluje się w dedykowanym gnieździe na płycie głównej przemiennika. Należy dokręcić śruby mocujące z momentem zgodnym ze specyfikacją (0,5 Nm lub wartość podana w instrukcji). Do podłączenia przewodu magistrali użyj złącza SUB-D 9; zwróć uwagę na prawidłową polaryzację i ekranowanie. Po instalacji upewnij się, że moduł jest stabilnie osadzony i zablokowany.

FAQ

• Czy moduł VW3A3607 jest kompatybilny ze starszymi napędami Altivar? Producent podaje kompatybilność z Altivar 32, Altivar Easy 610 oraz seriami ATV320, ATV340, ATV600 i ATV900. Dla innych modeli sprawdź dokumentację techniczną.
• Czy można go używać bezpośrednio na szynie DIN? Nie – moduł jest przeznaczony do montażu bezpośrednio w gnieździe przemiennika (wyjmowany moduł akcesoryjny). Nie montuje się go na szynie TH35.
• Jakie protokoły obsługuje ta karta? Karta jest dedykowana wyłącznie dla sieci Profibus DP. Do obsługi innych protokołów (Ethernet/IP, PROFINET, Modbus TCP) stosuje się inne moduły z serii VW3A.
