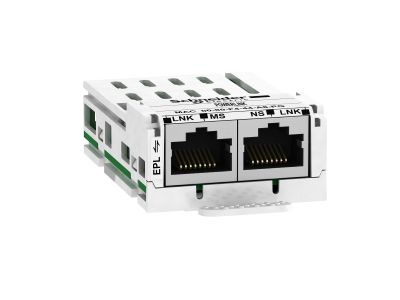

Karta komunikacji Ethernet Powerlink Altivar 32 | VW3A3619 Schneider Electric

Opis i Kluczowe Cechy

Karta komunikacji Ethernet Powerlink VW3A3619 firmy Schneider Electric to wyjmowany moduł przeznaczony do przemienników częstotliwości serii Altivar. Wyposażona w dwa porty RJ45, umożliwia podłączenie urządzenia do sieci przemysłowej Powerlink, co zapewnia szybką i deterministyczną wymianę danych w automatyce maszyn. Jej modularna konstrukcja pozwala na podjęcie decyzji o protokole komunikacyjnym w ostatniej chwili, ułatwiając zarządzanie projektem instalacji.

• Dwa porty RJ45: Umożliwiają wygodne łączenie w topologii liniowej lub pierścieniowej bez dodatkowego switcha, co upraszcza okablowanie i zwiększa niezawodność sieci.
• Szeroka kompatybilność: Komunikuje się z przemiennikami Altivar ATV630, ATV650, ATV930, ATV950, ATV320, ATV32 oraz ATV340 – jedna karta pasuje do wielu serii, co ujednolica zapasy i obniża koszty utrzymania.
• Wyjmowany moduł: Możliwość montażu i demontażu w każdej chwili umożliwia zmianę protokołu komunikacyjnego bez wymiany całego przemiennika, co daje elastyczność w trakcie projektowania i modernizacji linii.
• Prosta instalacja: Moduł wsuwa się w dedykowane gniazdo w przemienniku – nie wymaga narzędzi ani dodatkowego okablowania, skracając czas uruchomienia.
• Przeznaczenie do sieci Ethernet Powerlink: Protokół o wysokiej deterministycznej wydajności, idealny do zastosowań wymagających synchronizacji napędów i komunikacji RT (czasu rzeczywistego).

Zgodność z Normami

Karta komunikacyjna VW3A3619 została zaprojektowana zgodnie z obowiązującymi normami europejskimi i posiada oznaczenie CE. Jako akcesoryjny moduł Schneider Electric gwarantuje bezproblemową integrację z przemiennikami Altivar, spełniającymi wymagania standardów branżowych dla automatyki przemysłowej.

Zastosowanie

Moduł przeznaczony jest do budowy sieci sterowania napędami w przemyśle maszynowym i procesowym. Wykorzystaj go wszędzie tam, gdzie potrzebna jest szybka, deterministyczna komunikacja i łatwe zarządzanie konfiguracją.

• Integracja przemienników Altivar z nadrzędnym sterownikiem PLC lub HMI za pośrednictwem sieci Ethernet Powerlink.
• Realizacja zsynchronizowanych grup napędów w maszynach pakujących, transportowych i obróbczych.
• Wymiana danych diagnostycznych i parametrów pracy w czasie rzeczywistym do systemów SCADA.
• Elastyczne projektowanie instalacji – możliwość dodania modułu komunikacyjnego na późniejszym etapie bez konieczności zmiany samego przemiennika.

Wskazówki Montażowe

Montaż i demontaż modułu VW3A3619 może wykonywać wyłącznie wykwalifikowany personel posiadający odpowiednie uprawnienia (np. SEP). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające przemiennik oraz odczekać czas rozładowania kondensatorów zgodnie z instrukcją producenta. Moduł należy wsunąć w dedykowane gniazdo w przemienniku, upewniając się, że jest prawidłowo zablokowany. W przypadku okablowania sieciowego stosować przewody ekranowane kategorii min. Cat5e oraz zachować zalecane promienie gięcia. Nie przekraczać maksymalnej długości segmentu kabla określonej w dokumentacji sieci Ethernet Powerlink (typowe 100 m). Po instalacji przeprowadzić test komunikacji zgodnie z wytycznymi producenta.

FAQ

• Jaki protokół komunikacyjny obsługuje karta VW3A3619? Moduł obsługuje Ethernet Powerlink – deterministyczny protokół czasu rzeczywistego, powszechnie stosowany w automatyce maszyn do synchronizacji napędów i wymiany danych z PLC.
• Z jakimi przemiennikami Altivar jest kompatybilna? Karta współpracuje z seriami Altivar ATV630, ATV650, ATV930, ATV950, ATV320, ATV32 oraz ATV340. Przed montażem zalecamy weryfikację w dokumentacji konkretnego modelu przemiennika.
• Czy moduł można wymontować bez odłączania zasilania przemiennika? Nie – wszystkie prace należy wykonywać przy wyłączonym napięciu oraz po całkowitym rozładowaniu kondensatorów obwodu pośredniego, zgodnie z instrukcją bezpieczeństwa producenta.
